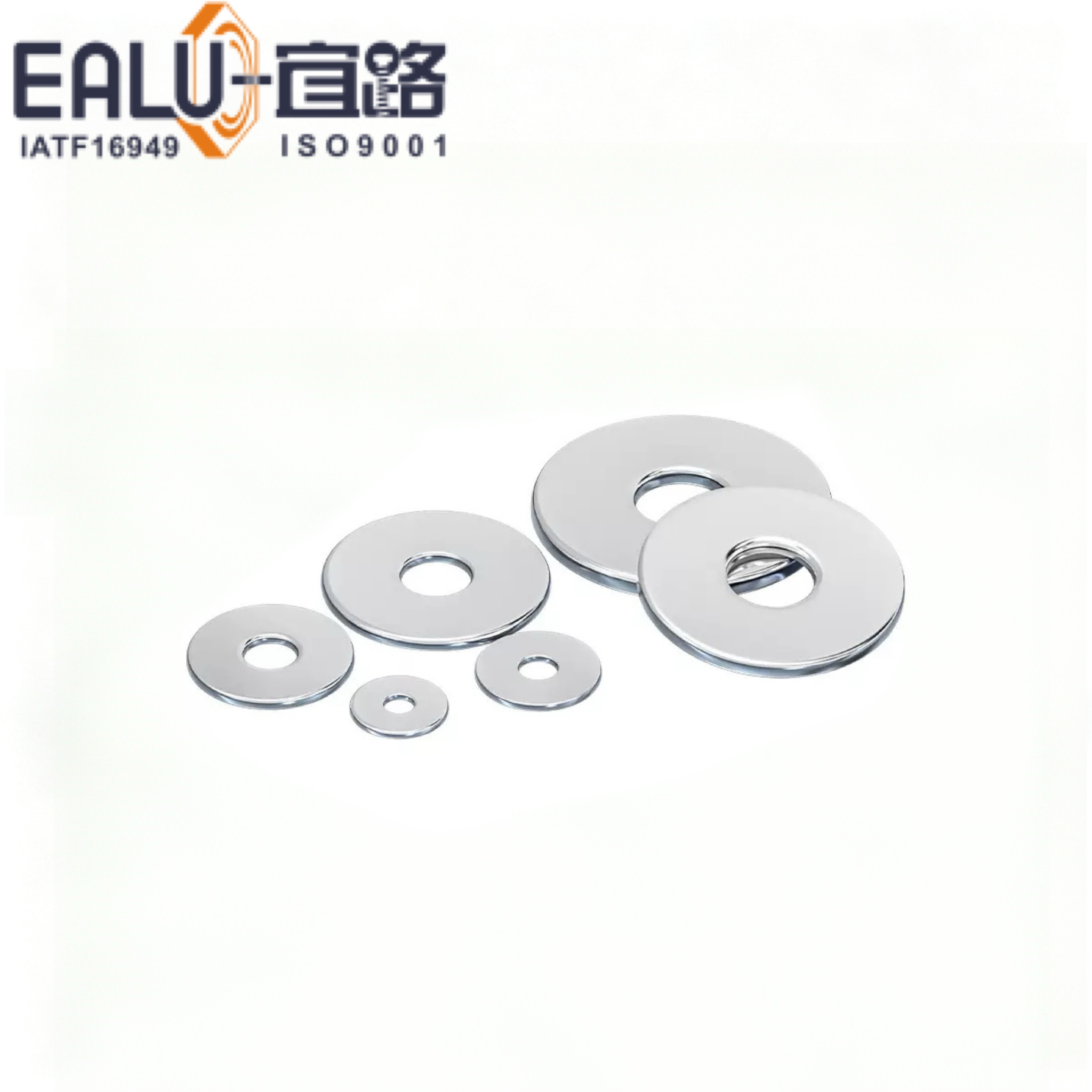

平垫圈 标准型 GB /T97.1-2002
【技术参数】
①产品结构： 完全符合 GB/T97.1-2002（≈ISO 7089/DIN 125）标准要求，标准型平垫圈结构，整体为规则圆环状，装配便捷、有效分散压紧力。
②产品形式： 公制标准型平垫圈，连接紧固稳定可靠，适配多种工件装配工况。
③材质： 碳钢；不锈钢- SUS304、SUS316；铜H62、尼龙PA66等，可按需定制材质。
④强度等级： 碳钢 硬度不考核、200HV、300HV；不锈钢 A2-70、A4-70，支持非标定制。
⑤表面处理（依据不同材质可选）： 氧化发黑（SI）、三价铬彩锌72H（S7）、蓝白锌（SE）、环保达克罗500H（SS）、锌镍合金1000H（SA）等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
平垫圈 标准型 GB /T97.1-2002 是工业领域通用标准紧固件，严格依据国标 GB/T97.1-2002（≈ISO 7089/DIN 125）规范生产。产品采用标准型圆环结构，整体平整，可适配多种螺栓及工件装配场景，有效分散压紧力，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
GB /T97.1-2002 平垫圈 标准型遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。标准型圆环结构装配调节灵活，适用厚度区间更广；规则平整的设计，受力面积充足，有效防止螺栓松动及工件表面损伤，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
平垫圈 标准型 GB /T97.1-2002
四、供货规格
平垫圈 标准型 GB /T97.1-2002，尺寸严格遵循国标 GB/T97.1-2002 标准，公称规格（螺纹大径d）涵盖 M2~M48；常规品备有现货，同时可承接各类非标规格定制。

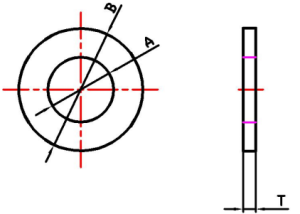

♦ 2D图展示
♦规格表（单位：mm）
| 公称规格(螺纹大径d) | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14* | M16 | M18* | M20 | M24 | M30 | M36 | M42 | M48 | ||
| A | 内径 | Min公称 | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 25 | 31 | 37 | 45 | 52 |
| B | 外径 | Max公称 | 5 | 6 | 7 | 9 | 10 | 12 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 44 | 56 | 66 | 78 | 92 |
| T | 厚度 | 公称 | 0.3 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | 1.6 | 2 | 2.5 | 2.5 | 3 | 3 | 3 | 4 | 4 | 5 | 8 | 8 |
| 包装数/个 | ||||||||||||||||||||
| 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | 800 | 500 | 400 | 300 | 250 | 150 | 100 | 75 | 75 | 50 | |||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批平垫圈 标准型 GB /T97.1-2002性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
