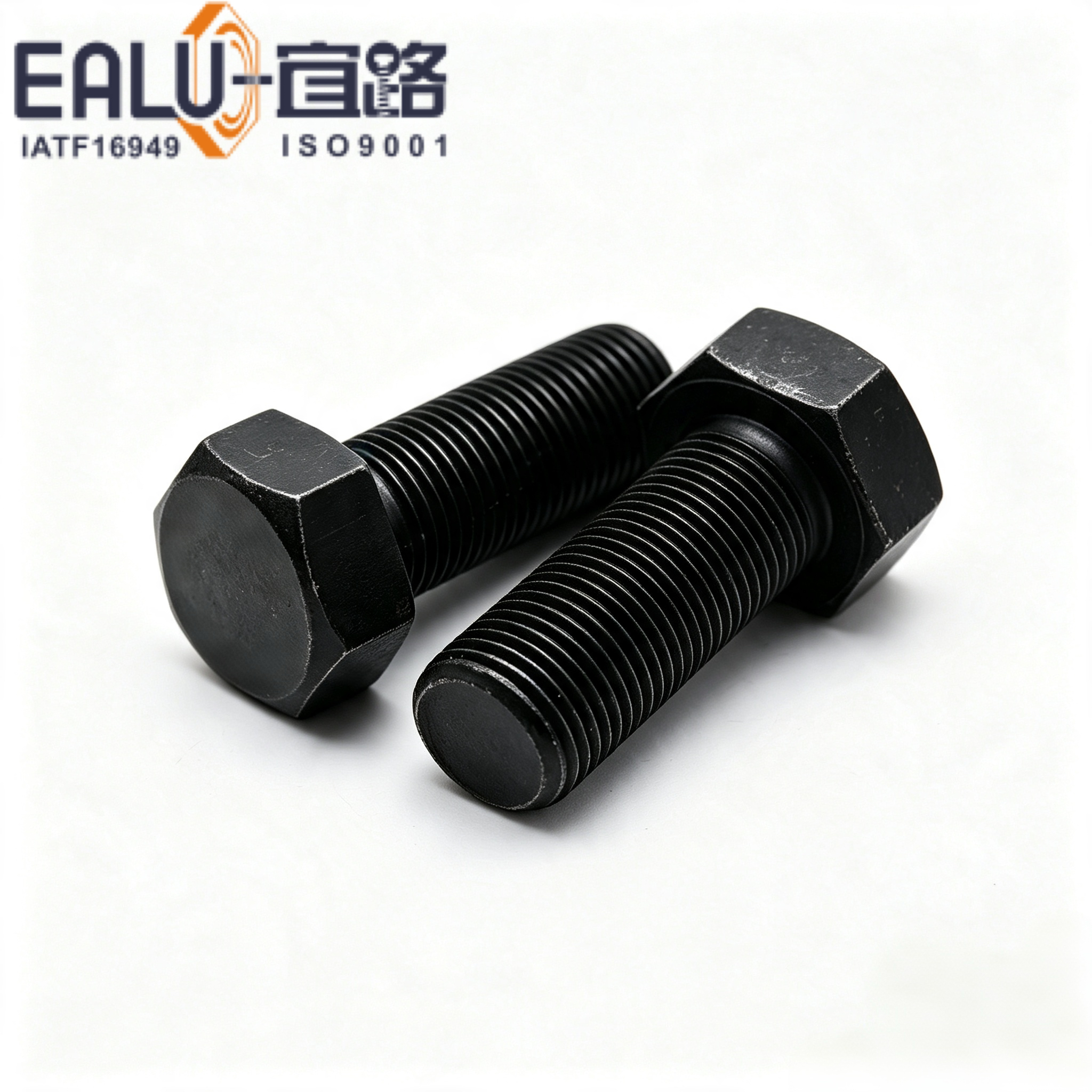

全螺纹细牙六角头螺栓 GB 5786（1-1），宜路工业紧固件实拍图

全螺纹细牙六角头螺栓 GB 5786 （1-1）

【技术参数】

①产品结构：完全符合 GB 5786 标准要求，外六角头部，杆身全螺纹细牙结构，可适配不同厚度工件灵活装配锁紧。

②螺纹形式：公制细牙螺纹，全牙设计，连接调节范围更大，抗震防松性能优异，紧固稳定可靠。

③材质：碳钢，可按需定制其他材质。

④强度等级：碳钢 8.8级、10.9级、12.9 级，等支持非标定制。

⑤表面处理（依据不同材质可选）：发黑、蓝白锌、彩锌、达克罗，可根据需求协商其他表面处理方案。

⑥适用场景：适用于具有较高紧固、防松要求的通用机械设备、自动化装备、工程机械、电气设备、液压系统等各行业，产品完全符合RoHS及REACH环保要求。

分类： 标签：

描述

一、产品描述

全螺纹细牙六角头螺栓 GB 5786 （1-1）是工业领域通用标准紧固件，严格依据国标 GB 5786 规范生产。产品采用全螺纹结构，杆身通体完整连续细牙螺纹，可适配多种厚度工件装配场景，调节范围更广，紧固牢靠，广泛应用于具有较高紧固要求、需要微调间隙的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合 RoHS 及 REACH 环保要求。

二、产品性能与核心优势

全螺纹细牙六角头螺栓 GB 5786 （1-1）遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。全牙通体细牙螺纹结构装配调节灵活，适用厚度区间更广；细牙螺纹螺距更小，自锁防松效果优异；标准化六角头部，扳手受力空间充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

全螺纹细牙六角头螺栓 GB 5786 （1-1）

四、供货规格

全螺纹细牙六角头螺栓 GB 5786 （1-1），尺寸严格遵循国标公差标准，螺纹规格涵盖 M8×1、M10×1、M10×1.25、M12×1.5、M12×1.25、M14×1.5、M16×1.5、M18×1.5、M20×1.5、M20×2、M22×1.5、M24×2；常规供货长度范围 16mm～300mm（常规品备有现货），同时可承接各类超长等非标规格定制。

♦ 2D图展示

全螺纹细牙六角头螺栓 GB 5786（1-1）二维工程图纸

♦规格表（单位：mm）

螺纹   规格 分项 M8×1 M10×1 (M10)×1.25 M12×1.5 (M12)×1.25 (M14)×1.5 M16×1.5 (M18)×1.5 M20×1.5 (M20)×2 (M22)×1.5 M24×2
P 螺距 1 1 1.25 1.5 1.25 1.5 1.5 1.5 1.5 2 1.5 2
a 最大值 3 3 4 4.5 4 4.5 4.5 4.5 4.5 6 4.5 6
最小值 1 1 1.25 1.5 1.25 1.5 1.5 1.5 1.5 2 1.5 2
c 最大值 0.6 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8 0.8 0.8
最小值 0.15 0.15 0.15 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2
da 最大值 9.2 11.2 11.2 13.7 13.7 15.7 17.7 20.2 22.4 22.4 24.4 26.4
dw A 级 – 最小值 11.63 14.63 14.63 16.63 16.63 19.64 22.49 25.34 28.19 28.19 31.71 33.61
B 级 – 最小值 11.47 14.47 14.47 16.47 16.47 19.15 22 24.85 27.7 27.7 31.35 33.25
e A 级 – 最小值 14.38 17.77 17.77 20.03 20.03 23.36 26.75 30.14 33.53 33.53 37.72 39.98
B 级 – 最小值 14.2 17.59 17.59 19.85 19.85 22.78 26.17 29.56 32.95 32.95 37.29 39.55
k 公称 5.3 6.4 6.4 7.5 7.5 8.8 10 11.5 12.5 12.5 14 15
A 级 – 最大值 5.45 6.58 6.58 7.68 7.68 8.98 10.18 11.715 12.715 12.715 14.215 15.215
A 级 – 最小值 5.15 6.22 6.22 7.32 7.32 8.62 9.82 11.285 12.285 12.285 13.785 14.785
B 级 – 最大值 5.54 6.69 6.69 7.79 7.79 9.09 10.29 11.85 12.85 12.85 14.35 15.35
B 级 – 最小值 5.06 6.11 6.11 7.21 7.21 8.51 9.71 11.15 12.15 12.15 13.65 14.65
k₁ A 级 – 最小值 3.61 4.35 4.35 5.12 5.12 6.03 6.87 7.9 8.6 8.6 9.65 10.35
B 级 – 最小值 3.54 4.28 4.28 5.05 5.05 5.96 6.8 7.81 8.51 8.51 9.56 10.26
r  最小值 0.4 0.4 0.4 0.6 0.6 0.6 0.6 0.6 0.8 0.8 0.8 0.8
s 最大值 = 公称 13 16 16 18 18 21 24 27 30 30 34 36
A 级 – 最小值 12.73 15.73 15.73 17.73 17.73 20.67 23.67 26.67 29.67 29.67 33.38 35.38
B 级 – 最小值 12.57 15.57 15.57 17.57 17.57 20.16 23.16 26.16 29.16 29.16 33 35
L  长度
供货范围
16 20 25 30 35 40 45 50 55 60 65 70
75 80 85 90 95 100 110 120 130 140 150 160
170 180 190 200 220 240 250 260 280 300

五、品控与合规资料

宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批全螺纹细牙六角头螺栓 GB 5786 （1-1）性能稳定、品质一致。

全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有全螺纹细牙六角头螺栓 GB 5786 （1-1）均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。

六、供货能力与定制服务

宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
