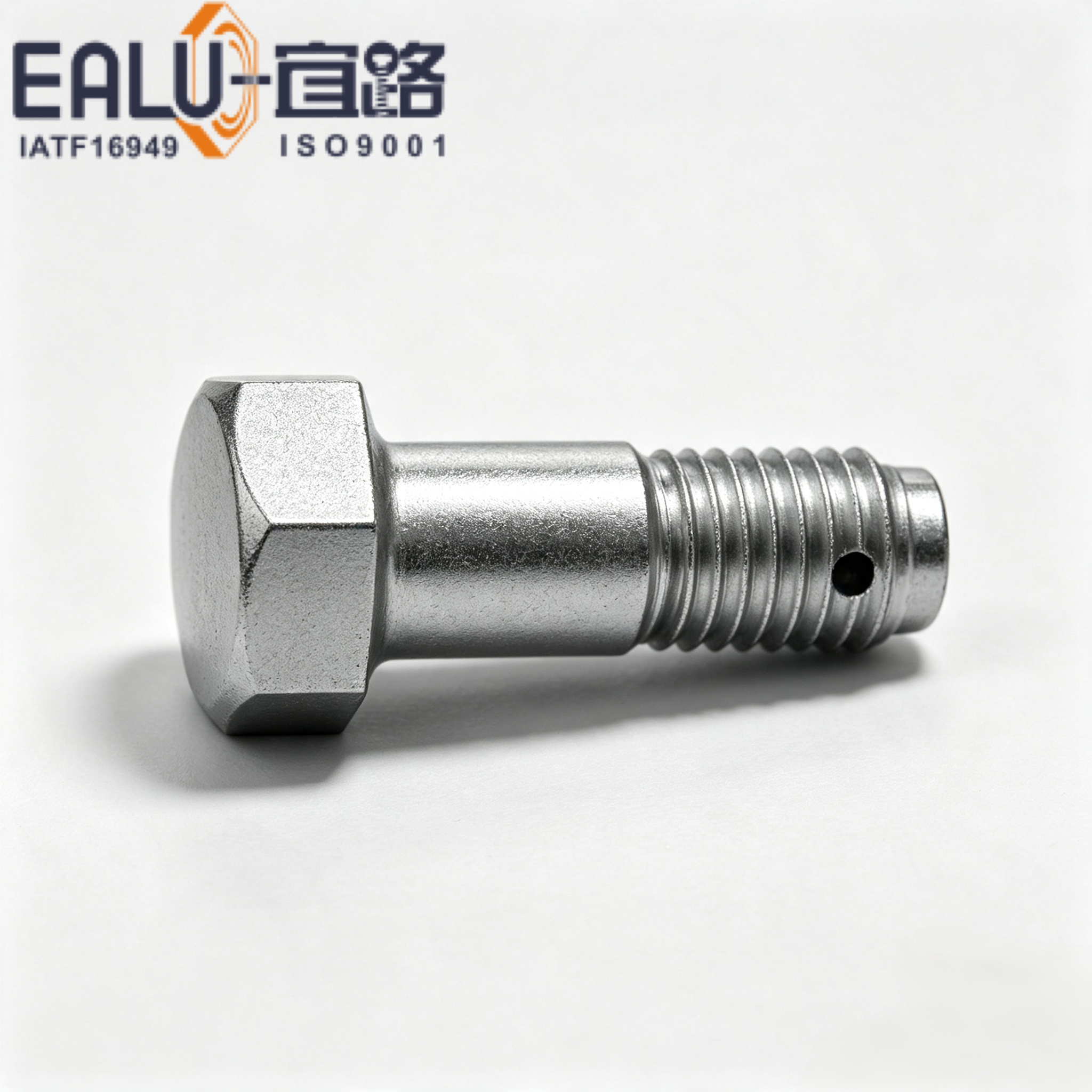

六角头螺杆带孔铰制孔用螺栓 GB28
【技术参数】
①产品结构：完全符合 GB28 标准要求，外六角头部，中部高精度铰制光杆，螺杆末端带通孔，可装配开口销实现机械防松，兼具定位、抗剪切与防松功能。
②螺纹形式：公制普通螺纹，局部螺纹结构，铰制光杆段精准匹配铰孔，承受横向剪切载荷，定位精度高、连接稳固可靠。
③材质：不锈钢 – SUS304，可按需拓展其他材质定制。
④强度等级：不锈钢 A2-70，支持非标规格定制。
⑤表面处理（依据不同材质可选）：洗白，可根据需求协商其他表面处理方案。
⑥适用场景：适用于需要精准定位、承受剪切力、工况振动较大的铰接连接部位，广泛应用于工程机械、自动化设备、通用装备、冶金机械等行业，产品可满足 RoHS 及 REACH 环保相关要求。
描述
一、产品描述
六角头螺杆带孔铰制孔用螺栓 GB28是工业定位专用标准紧固件，严格依据国标 GB28 规范生产。产品采用铰制孔光杆 + 末端螺纹结构，螺杆尾部带有通孔，可穿装开口销实现机械防松；铰制孔高精度光杆能够精准定位，承受横向剪切载荷，广泛应用于设备铰接、需要精准定位与防松连接的工程机械、通用装备、自动化设备、冶金设备等行业。
二、产品性能与核心优势
六角头螺杆带孔铰制孔用螺栓 GB28遵循国标尺寸公差，光杆铰制段加工精度高，定位同轴度优良，可承受较大剪切力；杆身末端通孔可搭配开口销锁止，有效防止螺栓松动；标准化六角头部，扳手操作空间充足，拆装便捷，互换性优异，适合需要经常检修、振动工况下的定位连接场景。
三、材质・性能、表面处理及应用场景
六角头螺杆带孔铰制孔用螺栓 GB28
四、供货规格
GB28 六角头螺杆带孔铰制孔用螺栓，尺寸严格遵循国标 GB28 标准，螺纹规格涵盖 M6～M24；常规供货长度范围 25mm～110mm（常规品备有现货），同时可承接各类加长等非标规格定制。
♦ 2D图展示
♦规格表（单位：mm）
| D | 螺纹 | M6 | M8 | M10 | M12 | M14 | M16 | M24 | |
| E | 对角 | Min | 11.05 | 13.38 | 16.2 | 19.6 | 21.9 | 25.4 | 36.9 |
| K | 厚度 | 公称 | 4.15 | 5.24 | 6.24 | 7.29 | 8.29 | 9.29 | 13.35 |
| S | 对边 | Max | 10 | 12 | 14 | 17 | 19 | 22 | 32 |
| L 长度 | 供货范围（Y区域常规尺寸，其他尺寸可定制） | ||||||||
| 25 | Y | Y | |||||||
| 30 | Y | Y | Y | ||||||
| 32 | Y | Y | Y | ||||||
| 35 | Y | Y | Y | Y | |||||
| 40 | Y | Y | Y | Y | |||||
| 45 | Y | Y | Y | Y | |||||
| 50 | Y | Y | Y | Y | |||||
| 55 | Y | Y | Y | Y | |||||
| 60 | Y | Y | Y | Y | Y | Y | |||
| 65 | Y | Y | Y | Y | |||||
| 70 | Y | Y | Y | Y | |||||
| 75 | Y | Y | Y | Y | |||||
| 80 | Y | Y | Y | Y | |||||
| 85 | Y | Y | Y | ||||||
| 90 | Y | Y | Y | ||||||
| 95 | Y | Y | Y | ||||||
| 100 | Y | Y | Y | ||||||
| 110 | Y | ||||||||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批产品性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有六角头螺杆带孔铰制孔用螺栓 GB28均可随时提供完整的尺寸、性能报告检测、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
