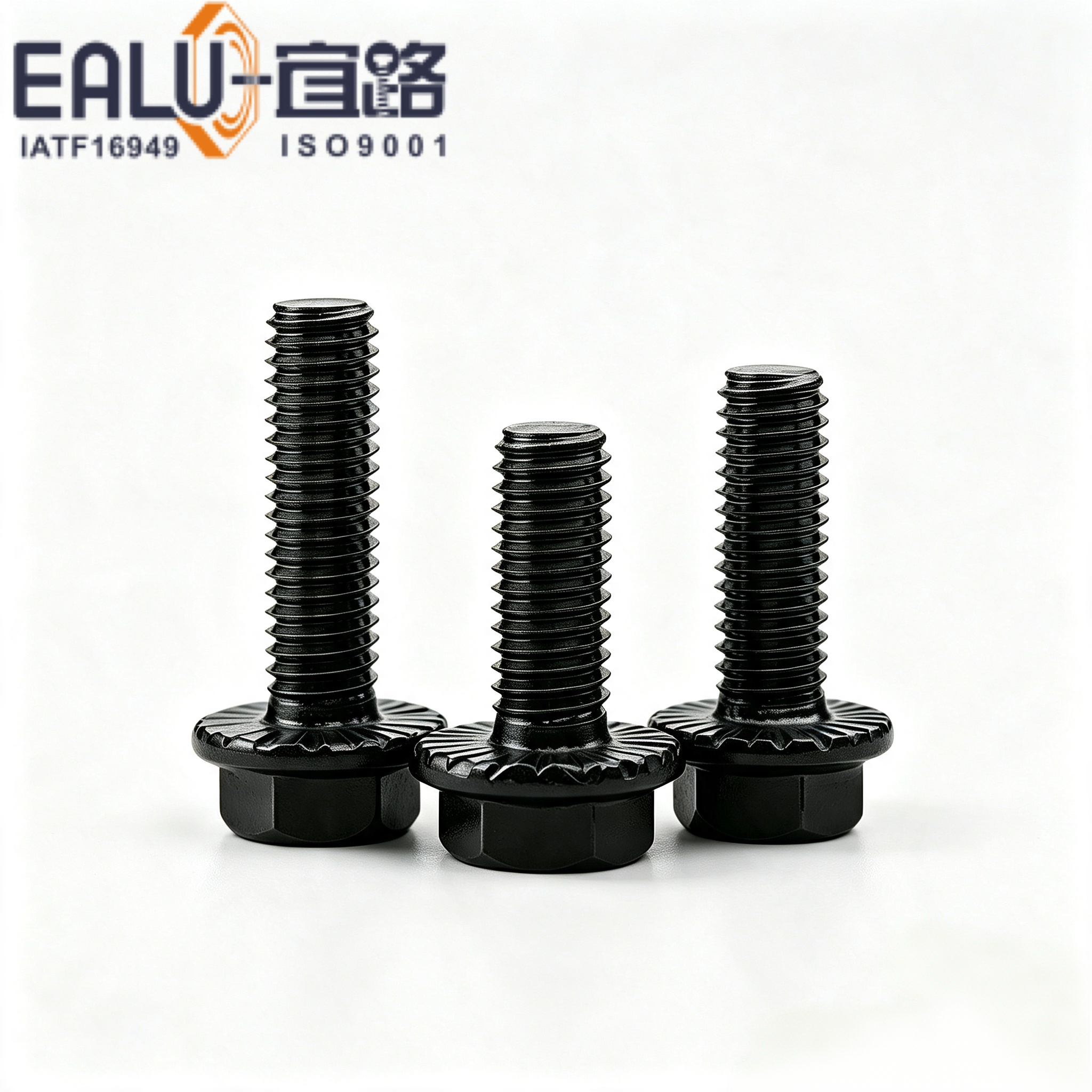

六角细牙法兰面带齿螺栓 Q181

描述

一、产品描述

六角细牙法兰面带齿螺栓 Q181是汽车行业常用标准紧固件，严格依据 Q181 规范生产。产品采用一体式外六角法兰头部，法兰盘自带防滑齿结构，细牙螺纹设计，有效防松防滑，适配多种工件装配场景，紧固稳定可靠，广泛应用于汽车零部件、工程机械、电控机柜、自动化装备等各行业，产品完全符合 RoHS 及 REACH 环保要求。

二、产品性能与核心优势

六角细牙法兰面带齿螺栓 Q181遵循 Q181 标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。一体式法兰自带防滑齿，装配后增大摩擦力实现防松效果；细牙螺纹具备自锁性能，振动工况下不易松动；标准化六角头部，扳手受力空间充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

六角细牙法兰面带齿螺栓 Q181

四、供货规格

六角细牙法兰面带齿螺栓 Q181，尺寸严格遵循 Q181 标准，细牙螺纹规格涵盖 M10×1.25、M12×1.25、M12×1.5、M14×1.5、M16×1.5、M20×1.5；常规供货长度范围 20mm～100mm（蓝色区域常规备有现货），同时可承接各类特殊长度非标规格定制。

♦ 2D图展示

♦规格表（单位：mm）

D

螺纹

M10-1.25

M12-1.25

M12-1.5

M14-1.5

M16-1.5

M20-1.5

E

对角

Min

14.08

16.32

16.32

19.68

22.94

29.3

K

厚度

公称

9.7

12.1

12.1

12.9

15.2

18.95

dc

法兰宽

Max

20.8

24.7

24.7

28.6

32.8

41.09

S

对边

Max

13

15

15

18

21

27

L  长度

供货范围（Y区域常规尺寸，其他尺寸可定制）

20

Y

Y

25

Y

Y

30

Y

Y

Y

Y

Y

35

Y

Y

Y

Y

Y

40

Y

Y

Y

Y

Y

Y

45

Y

Y

Y

Y

Y

Y

50

Y

Y

Y

Y

Y

55

Y

Y

Y

Y

60

Y

Y

Y

65

Y

Y

70

Y

Y

75

Y

Y

80

Y

Y

85

Y

Y

90

Y

Y

100

Y

Y
