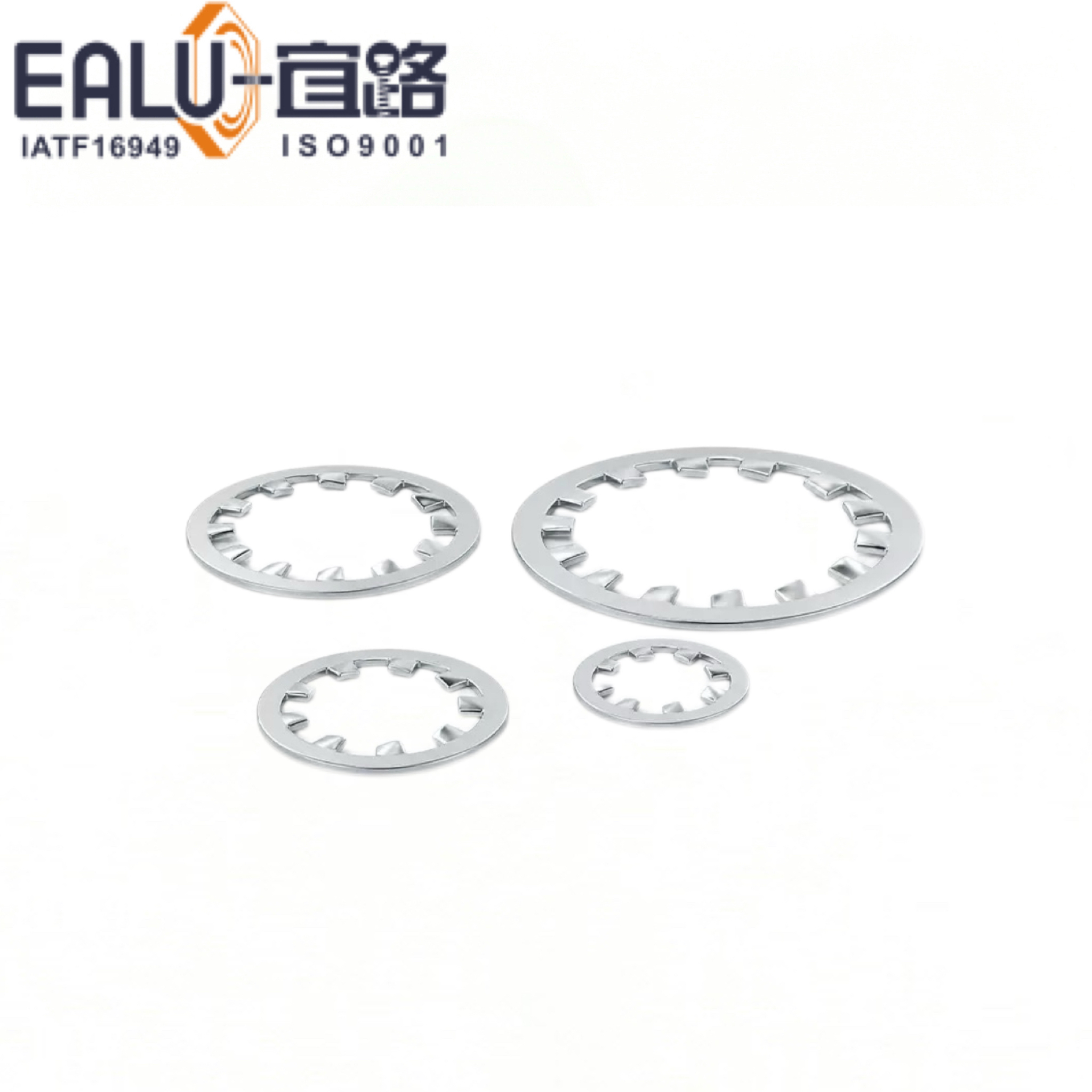

内齿锁紧垫圈 GB/T 861.1-1987
【技术参数】
①产品结构： 完全符合 GB/T 861.1-1987 标准要求，内齿锁紧结构，整体为带内齿的圆环状，通过内齿咬入工件表面产生锁紧力，装配便捷、有效防松。
②产品形式： 公制标准型内齿锁紧垫圈，连接紧固稳定可靠，适配多种防松装配工况。
③材质： 弹簧钢；不锈钢- SUS304、SUS316 等，可按需定制材质。
④强度等级： 弹簧钢（经淬火硬化处理，具备高弹性）；不锈钢 A2-70、A4-70，支持非标定制。
⑤表面处理（依据不同材质可选）： 氧化发黑（SI）、三价铬彩锌72H（S7）、蓝白锌（SE）、环保达克罗500H（SS）、锌镍合金1000H（SA）等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
内齿锁紧垫圈 GB/T 861.1-1987 是工业领域通用标准紧固件，严格依据国标 GB/T 861.1-1987 规范生产。产品采用内齿锁紧结构，整体为带内齿的圆环状，通过内齿咬入工件表面产生锁紧力，可适配多种防松装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
内齿锁紧垫圈 GB/T 861.1-1987 遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。内齿锁紧结构装配调节灵活，通过内齿咬入工件表面，有效防止松动，适用厚度区间更广；标准化内齿设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
GB/T 861.1-1987 内齿锁紧垫圈
四、供货规格
内齿锁紧垫圈 GB/T 861.1-1987，尺寸严格遵循国标 GB/T 861.1-1987 标准，公称规格（螺纹大径d）涵盖 M2~M20；常规品备有现货，同时可承接各类非标规格定制。

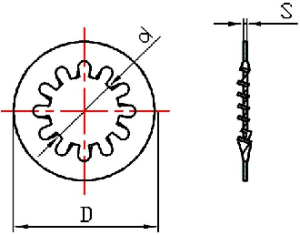

♦ 2D图展示
♦规格表（单位：mm）
| 规格（公称） | M2 | M2.5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14* | M16 | M18* | M20 | ||
| d | 内径 | Min | 2.2 | 2.7 | 3.2 | 4.3 | 5.3 | 6.4 | 8.4 | 10.5 | 12.5 | 14.5 | 16.5 | 19 | 21 |
| D | 外径 | Max | 4.5 | 5.5 | 6 | 8 | 10 | 11 | 15 | 18 | 20.5 | 24 | 26 | 30 | 33 |
| s | 厚度 | 公称 | 0.3 | 0.3 | 0.4 | 0.5 | 0.6 | 0.6 | 0.8 | 1 | 1 | 1.2 | 1.2 | 1.5 | 1.5 |
| 齿数 | 个 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 9 | 10 | 10 | 12 | 12 | 12 | |
| 包装数/个 | |||||||||||||||
| 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 1500 | 1000 | 600 | 400 | 300 | 250 | |||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批GB/T 861.1-1987 内齿锁紧垫圈性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
