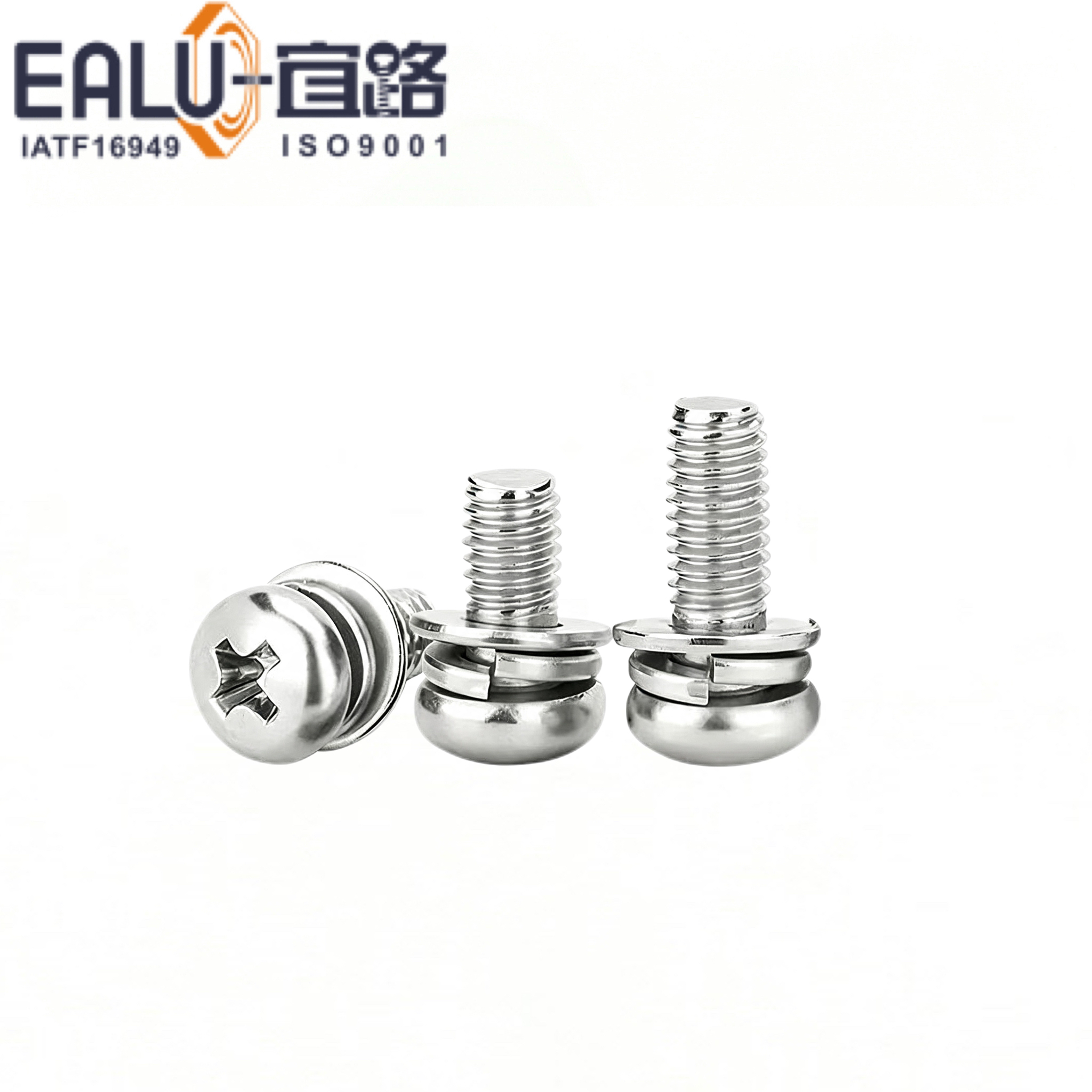

十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 JIS B 1188-2006
【技术参数】
①产品结构： 完全符合 JIS B 1188-2006 标准要求，十字槽盘头螺钉与弹簧垫圈及平垫圈一体化组合设计，带垫圈结构有效分散压紧力，装配锁紧稳固。
②螺纹形式： 公制普通螺纹，自带组合垫圈，连接调节范围更广，抗松驰性能优异，适配振动及薄板装配工况。
③材质： 碳钢；不锈钢- SUS304 等，可按需定制材质。
④强度等级： 碳钢 4.8级；不锈钢 A2-70，支持非标定制。
⑤表面处理（依据不同材质可选）： 三价铬彩锌72H（S7）、蓝白锌（SE）、锌镍合金1000H（SA）等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 JIS B 1188-2006 是工业领域通用标准紧固件，严格依据日标 JIS B 1188-2006 规范生产。产品采用组合件结构，将十字槽盘头螺钉与弹簧垫圈、平垫圈预装为一体，可适配多种厚度工件装配场景，调节范围更广，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 JIS B 1188-2006 遵循日标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。组合件结构装配调节灵活，弹簧垫圈和平垫圈有效分散压紧力，防止松动，适用厚度区间更广；标准化盘头设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
JIS B 1188-2006 十字槽盘头螺钉、弹簧垫圈和平垫圈组合件
四、供货规格
十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 JIS B 1188-2006，尺寸严格遵循日标 JIS B 1188-2006 标准，螺纹规格涵盖 M3~M6；常规供货长度范围 8mm~50mm（常规品备有现货），同时可承接各类超长等非标规格定制。

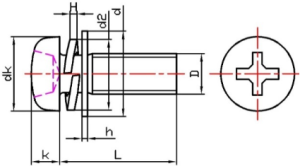

♦ 2D图展示
♦规格表（单位：mm）
| D | 螺纹 | M3 | M3.5 | M4 | M5 | M6 | |
| 螺钉 | dk | Max | 5.5 | 6 | 7 | 9 | 10.5 |
| K | Max | 2 | 2.3 | 2.6 | 3.3 | 3.9 | |
| 平垫(N) | d | 公称 | 6 | 7 | 8 | 10 | 11.5 |
| h | 公称 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | |
| 弹垫(K) | d2 | 公称 | 7 | 9 | 9 | 10 | 12.5 |
| H | 公称 | 0.5 | 0.5 | 0.8 | 1 | 1.6 | |
| L 长度 | 供货范围（Y区域常规尺寸，其他尺寸可定制） | ||||||
| 8 | Y | ||||||
| 10 | Y | Y | Y | ||||
| 12 | Y | Y | Y | Y | |||
| 16 | Y | Y | Y | Y | Y | ||
| 20 | Y | Y | Y | Y | Y | ||
| 25 | Y | Y | Y | Y | Y | ||
| 30 | Y | Y | Y | Y | Y | ||
| 35 | Y | Y | Y | Y | |||
| 40 | Y | Y | Y | Y | |||
| 45 | Y | Y | |||||
| 50 | Y | ||||||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 JIS B 1188-2006性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
