圆螺母用止动垫圈 GB/T858-1988，宜路工业紧固系统（上海）有限公司国标圆螺母配套止动垫圈

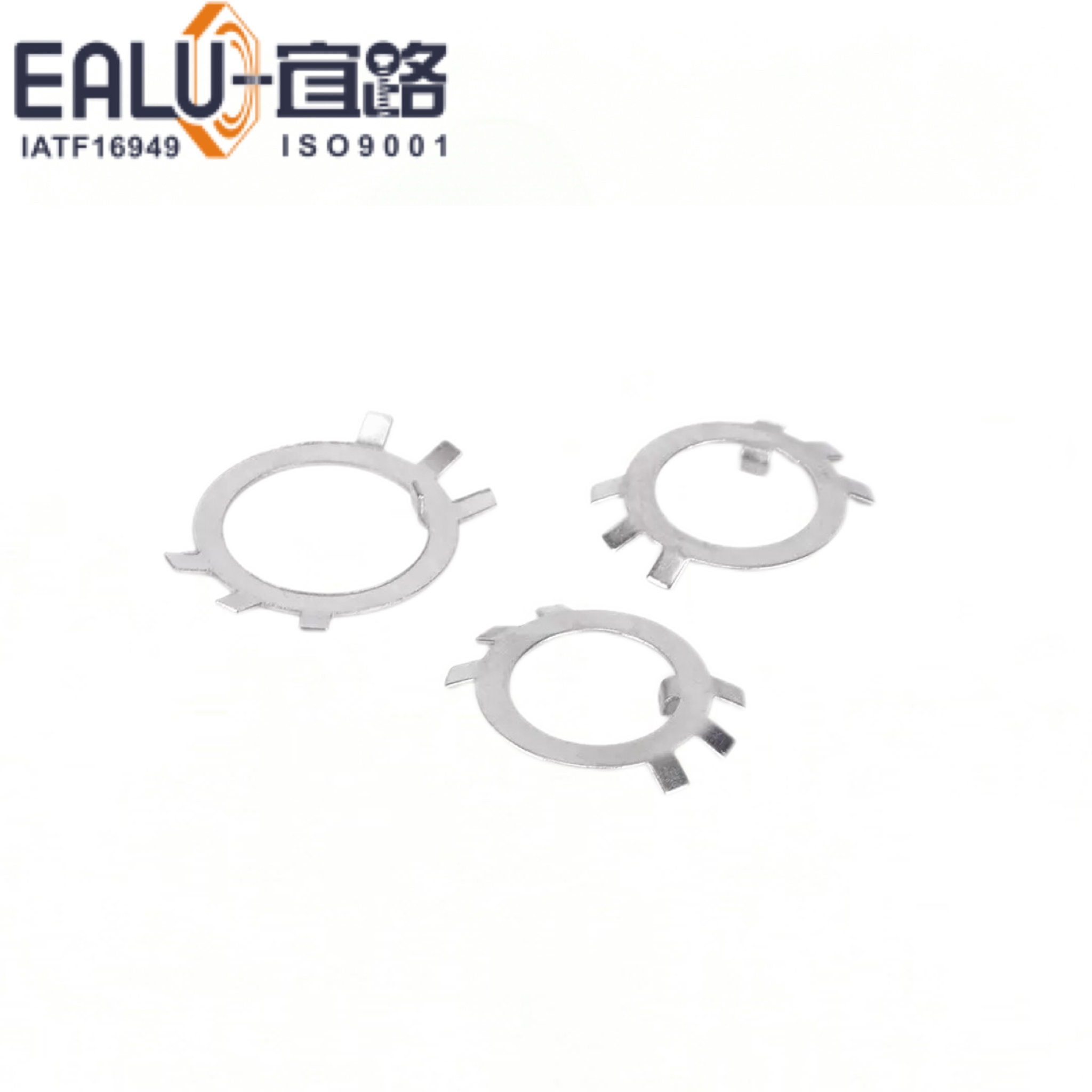

圆螺母用止动垫圈 GB /T858-1988

【技术参数】

①产品结构： 完全符合 GB/T858-1988 标准要求，圆螺母用止动结构，整体为带内外止动齿的圆环状，通过内外齿分别卡入轴槽和圆螺母槽内，装配便捷、有效防松。

②产品形式： 公制标准型止动垫圈，连接紧固稳定可靠，适配圆螺母锁紧及防松装配工况。

③材质： 碳钢；不锈钢- SUS304 等，可按需定制材质。

④强度等级： 碳钢 硬度不考核；不锈钢 A2-70，支持非标定制。

⑤表面处理（依据不同材质可选）： 三价铬彩锌72H（S7）、蓝白锌（SE）、环保达克罗500H（SS）、锌镍合金1000H（SA）等，可根据需求协商其他表面处理方案。

⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。

分类： 标签： , , , , , , , , ,

描述

一、产品描述

圆螺母用止动垫圈 GB /T858-1988是工业领域通用标准紧固件，严格依据国标 GB/T858-1988 规范生产。产品采用圆螺母用止动结构，整体为带内外止动齿的圆环状，通过内外齿分别卡入轴槽和圆螺母槽内，可适配多种圆螺母锁紧及防松装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。

二、产品性能与核心优势

圆螺母用止动垫圈 GB /T858-1988遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。内外止动齿结构装配调节灵活，通过内外齿卡入轴槽和螺母槽内，有效防止松动，适用厚度区间更广；标准化圆环设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

圆螺母用止动垫圈 GB /T858-1988

四、供货规格

圆螺母用止动垫圈 GB /T858-1988，尺寸严格遵循国标 GB/T858-1988 标准，公称规格（螺纹大径d）涵盖 M10~M200；常规品备有现货，同时可承接各类非标规格定制。

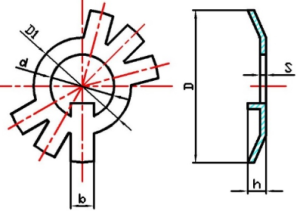

♦ 2D图展示

圆螺母用止动垫圈 GB/T858-1988 2D 工程图纸，宜路工业紧固系统（上海）有限公司国标圆螺母配套止动垫圈尺寸图

♦规格表（单位：mm）

公称规格(螺纹大径d) M10 M12 M14 M16 M18 M20  M22 M24 M25 M27 M30 M33 M35 M36
d 内径 公称 10.5 12.5 14.5 16.5 18.5 20.5 22.4 24.5 25.5 27.5 30.5 33.5 35.5 36.5
D 外径 公称 25 28 32 34 35 38 42 45 45 48 52 56 56 60
D1 外径 公称 16 19 20 22 24 27 30 34 34 37 40 43 43 46
S 厚度 公称 1 1 1 1 1 1 1 1 1 1 1 1.5 1.5 1.5
h 宽度 公称 3 3 3 3 4 4 4 4 4 5 45 5 5 5
b 长度 公称 3.8 3.8 3.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 5.7 5.7 5.7
包装数/个
500 500 500 500 500 500 400 400 400 400 300 300 300 300
公称规格(螺纹大径d) M39 M40 M42 M45 M48 M50 M52 M55 M56 M60 M64 M65 M68 M72
d 内径 公称 39.5 40.5 42.5 45.5 48.5 50.5 52.5 56 57 61 65 66 69 73
D 外径 公称 62 6 66 72 76 76 82 82 90 94 100 100 105 110
D1 外径 公称 49 49 53 59 61 61 67 67 74 79 84 84 88 93
S 厚度 公称 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5
h 宽度 公称 5 5 5 5 5 5 6 6 6 6 6 6 6 7
b 长度 公称 5.7 5.7 5.7 5.7 5.7 5.7 7.7 7.7 7.7 7.7 7.7 7.7 9.6 9.6
包装数/个
200 200 200 200 200 200 150 150 150 120 120 120 120 100
公称规格(螺纹大径d) M75 M76 M80 M85 M90 M95 M100 M105 M110 M115 M120 M125 M130 M140
d 内径 公称 76 77 81 86 91 96 101 106 111 116 121 126 131 141
D 外径 公称 110 115 120 125 130 135 140 145 156 160 166 170 176 186
D1 外径 公称 93 98 103 108 112 117 122 127 135 140 145 150 155 165
S 厚度 公称 1.5 1.5 1.5 1.5 2 2 2 2 2 2 2 2 2 2
h 宽度 公称 7 7 7 7 7 7 7 7 7 7 7 7 7 7
b 长度 公称 9.6 9.6 9.6 9.6 11.6 11.6 11.6 11.6 13.5 13.5 13.5 13.5 13.5 13.5
包装数/个
100 100 60 60 60 60 50 50 30 30 30 30 20 20
公称规格(螺纹大径d) M150 M160 M170 M180 M190 M200
d 内径 公称 151 161 171 181 191 201
D 外径 公称 206 216 226 236 246 256
D1 外径 公称 180 190 200 210 220 230
S 厚度 公称 2.5 2.5 2.5 2.5 2.5 2.5
h 宽度 公称 8 8 8 8 8 8
b 长度 公称 15.5 15.5 15.5 15.5 15.5 15.5
包装数/个
20 20 20 20 20 10



五、品控与合规资料

宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批圆螺母用止动垫圈 GB /T858-1988性能稳定、品质一致。

全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有圆螺母用止动垫圈 GB /T858-1988均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。

六、供货能力与定制服务

宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
