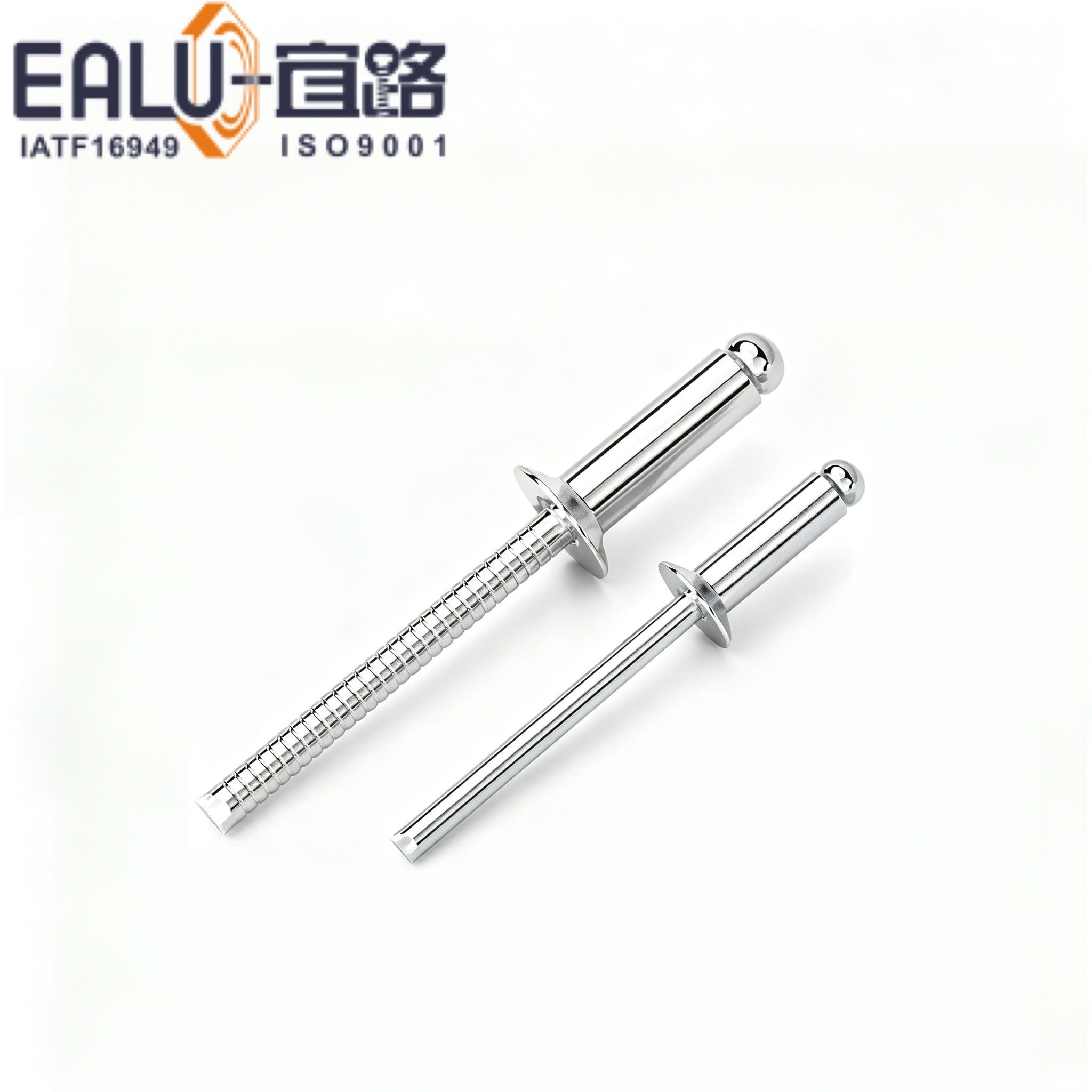

开口型平圆头抽芯铆钉（不锈钢/不锈钢）GB /T12618.4-2006
【技术参数】
①产品结构： 完全符合 GB/T12618.4-2006 标准要求，开口型平圆头结构，由钉体与钉芯组合而成，装配时通过拉铆工具使钉芯膨胀，装配便捷、有效紧固。
②产品形式： 公制标准型抽芯铆钉，连接紧固稳定可靠，适配多种薄板及单面装配工况。
③材质： 不锈钢/不锈钢，可按需定制材质。
④强度等级： 不锈钢 A2/A2（性能等级 51），支持非标定制。
⑤表面处理（依据不同材质可选）： 本色等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
开口型平圆头抽芯铆钉（不锈钢/不锈钢）GB /T12618.4-2006 是工业领域通用标准紧固件，严格依据国标 GB/T12618.4-2006 规范生产。产品采用开口型平圆头结构，由钉体与钉芯组合而成，装配时通过拉铆工具使钉芯膨胀，可适配多种薄板及单面装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
开口型平圆头抽芯铆钉（不锈钢/不锈钢）GB /T12618.4-2006 遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。开口型平圆头结构装配调节灵活，通过拉铆工具使钉芯膨胀，适用厚度区间更广；标准化平圆头设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
开口型平圆头抽芯铆钉（不锈钢/不锈钢）GB /T12618.4-2006
四、供货规格
GB /T12618.4-2006 开口型平圆头抽芯铆钉（不锈钢/不锈钢），尺寸严格遵循国标 GB/T12618.4-2006 标准，公称规格涵盖 3~5；常规品备有现货，同时可承接各类非标规格定制。

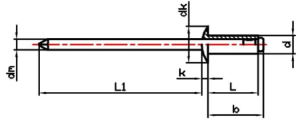

♦ 2D图展示
♦规格表（单位：mm）
| d 公称规格 | 3 | 3.2 | 4 | 4.8 | 5 | ||
| 钉体 | dk | Max | 6.3 | 6.7 | 8.4 | 10.1 | 10.5 |
| k | Max | 1.3 | 1.3 | 1.7 | 2 | 2.1 | |
| 钉芯 | dm | Max | 2.05 | 2.15 | 2.75 | 3.2 | 3.25 |
| P | Min | 25 | 25 | 25 | 27 | 27 | |
| 盲区 | b | Max | Lmax+4 | Lmax+4 | Lmax+4.5 | Lmax+5 | Lmax+5 |
| 铆钉孔直径 | Min | 3.1 | 3.3 | 4.1 | 4.9 | 5.1 | |
| Max | 3.2 | 3.4 | 4.2 | 5.0 | 5.2 | ||
| 公称长度L=Min | Max | 供货范围+铆接板厚 | |||||
| 6 | 7 | 0.5~3.0 | 0.5~3.0 | 1.0~2.5 | |||
| 8 | 9 | 3.0~5.0 | 3.0~5.0 | 2.5~4.5 | 1.5~2.0 | 1.5~2.0 | |
| 10 | 11 | 5.0~6.5 | 5.0~6.5 | 4.5~6.5 | 2.0~4.0 | 2.0~4.0 | |
| 12 | 13 | 6.5~8.5 | 6.5~8.5 | 6.5~8.5 | 4.0~6.0 | 4.0~6.0 | |
| 14 | 15 | 8.5~10.5 | 8.5~10.5 | 8.5~10 | 6.0~8.0 | 6.0~8.0 | |
| 16 | 17 | 10.5~12.5 | 10.5~12.5 | 10~12 | 8.0~11 | 8.0~11 | |
| 18 | 19 | 12~14 | 11~13 | 11~13 | |||
| 20 | 21 | 14~16 | 13~16 | 13~16 | |||
| 25 | 26 | 16~21 | 16~19 | 16~19 | |||
| 标准 | 材料 | 性能 等级 |
说明 | ||||||||||
| 国标 GB | 国际标准 ISO | 钉体 | 钉芯 | ||||||||||
| GB/T 12618.4-2006 | ISO 15983-2002 | A2 | A2 | 51 | 简称：不锈钢/不锈钢 或者 A2/A2 | ||||||||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批开口型平圆头抽芯铆钉（不锈钢/不锈钢）GB /T12618.4-2006性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
