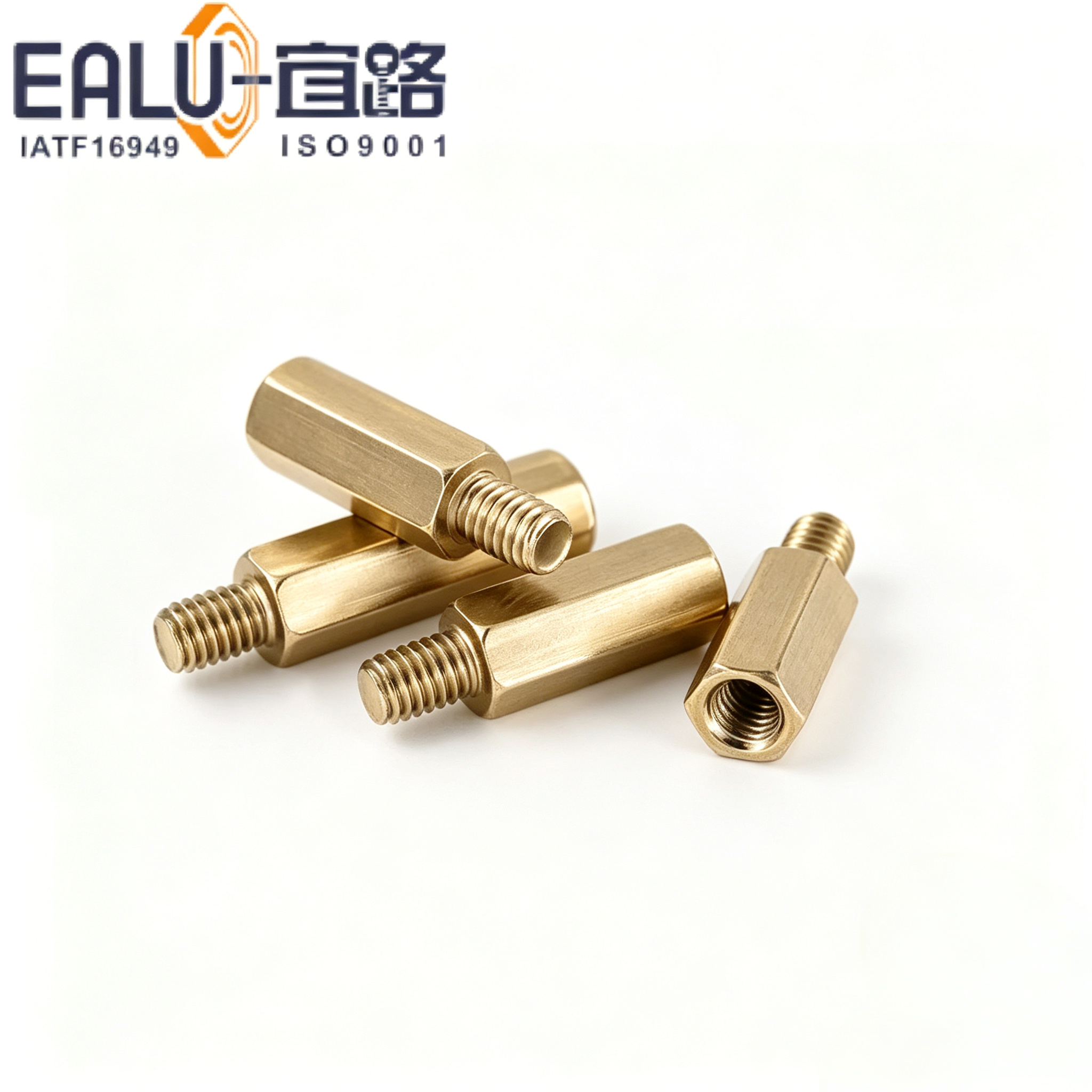

支撑柱（单通螺柱）MF
【技术参数】
①产品结构： 完全符合 MF 标准要求，单通螺柱结构，一端为内螺纹、另一端为外螺纹，中间为六角形柱体，装配便捷、有效支撑及紧固。
②产品形式： 公制标准型支撑柱，连接紧固稳定可靠，适配多种电路板、机箱及设备支撑装配工况。
③材质： 黄铜，可按需定制材质。
④强度等级： 黄铜（具备良好的机械性能及导电导热性），支持非标定制。
⑤表面处理（依据不同材质可选）： 本色、镀镍等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
支撑柱（单通螺柱）MF 是工业领域通用标准紧固件，严格依据 MF 标准要求规范生产。产品采用单通螺柱结构，一端为内螺纹、另一端为外螺纹，中间为六角形柱体，可适配多种电路板、机箱及设备支撑装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
支撑柱（单通螺柱）MF 遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。单通螺柱结构装配调节灵活，一端内螺纹、一端外螺纹，适用厚度区间更广；标准化六角形柱体设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
支撑柱（单通螺柱）MF
四、供货规格
支撑柱（单通螺柱）MF，尺寸严格遵循 MF 标准，螺纹规格涵盖 M2~M6；常规供货长度范围 2mm~100mm（常规品备有现货），同时可承接各类超长等非标规格定制。

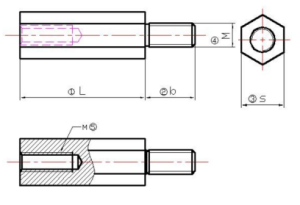

♦ 2D图展示
♦规格表（单位：mm）
| M | 螺纹 | M2 | M2.5 | M3 | M4 | M5 | M6 | |||||
| P | 牙距 | 0.4 | 0.45 | 0.5 | 0.7 | 0.8 | 1 | |||||
| S | 对边 | 公称 | 3 | 4.7 | 4.7 | 6* | 7 | 8 | ||||
| b | 牙长 | 公称 | 3 | 5 | 6 | 3 | 4 | 5 | 6 | 6 | 7 | 8 |
| L 长度 | 供货范围 | |||||||||||
| 2 | M2*2+3 | |||||||||||
| 3 | M2*3+3 | M3*3+3 | ||||||||||
| 4 | M2*4+3 | M3*4+3 | M3*4+4 | M3*4+5 | M3*4+6 | |||||||
| 5 | M2*5+3 | M2.5*5+5 | M2.5*5+6 | M3*5+3 | M3*5+4 | M3*5+5 | M3*5+6 | M4*5+6 | ||||
| 6 | M2*6+3 | M2.5*6+5 | M2.5*6+6 | M3*6+3 | M3*6+4 | M3*6+5 | M3*6+6 | M4*6+6 | ||||
| 7 | M2*7+3 | M2.5*7+5 | M2.5*7+6 | M3*7+3 | M3*7+4 | M3*7+5 | M3*7+6 | M4*7+6 | ||||
| 8 | M2*8+3 | M2.5*8+5 | M2.5*8+6 | M3*8+3 | M3*8+4 | M3*8+5 | M3*8+6 | M4*8+6 | M5*8+7 | |||
| 9 | M2*9+3 | M3*9+4 | M3*9+5 | M3*9+6 | ||||||||
| 10 | M2*10+3 | M2.5*10+5 | M2.5*10+6 | M3*10+3 | M3*10+4 | M3*10+5 | M3*10+6 | M4*10+6 | M5*10+7 | M6*10+8 | ||
| 11 | M2.5*11+5 | M2.5*11+6 | M3*11+3 | M3*11+4 | M3*11+5 | M3*11+6 | ||||||
| 12 | M2*12+3 | M2.5*12+5 | M2.5*12+6 | M3*12+3 | M3*12+4 | M3*12+5 | M3*12+6 | M4*12+6 | M5*12+7 | M6*12+8 | ||
| 13 | M3*13+4 | M3*13+6 | ||||||||||
| 14 | M2*14+3 | M3*14+4 | M3*14+6 | |||||||||
| 15 | M2.5*15+5 | M2.5*15+6 | M3*15+5 | M3*15+6 | M4*15+6 | M5*15+7 | M6*15+8 | |||||
| 16 | M2*16+3 | M3*16+4 | M3*16+5 | M3*16+6 | ||||||||
| 17 | M3*17+6 | |||||||||||
| 18 | M2.5*18+5 | M2.5*18+6 | M3*18+3 | M3*18+4 | M3*18+5 | M3*18+6 | M4*18+6 | M5*18+7 | ||||
| 19 | M3*19+6 | |||||||||||
| 20 | M2.5*20+5 | M2.5*20+6 | M3*20+3 | M3*20+4 | M3*20+5 | M3*20+6 | M4*20+6 | M5*20+7 | M6*20+8 | |||
| 21 | M3*21+4 | M3*21+6 | ||||||||||
| 22 | M3*22+6 | |||||||||||
| 23 | M3*23+6 | |||||||||||
| 24 | M3*24+6 | |||||||||||
| 25 | M2.5*25+5 | M3*25+4 | M3*25+6 | M4*25+6 | M5*25+7 | M6*25+8 | ||||||
| 26 | M3*26+6 | |||||||||||
| 27 | M3*27+6 | |||||||||||
| 28 | M3*28+6 | M4*28+6 | ||||||||||
| 30 | M3*30+4 | M3*30+5 | M3*30+6 | M4*30+6 | M5*30+7 | M6*30+8 | ||||||
| 35 | M3*35+5 | M3*35+6 | M4*35+6 | M5*35+7 | M6*35+8 | |||||||
| 40 | M3*40+6 | M4*40+6 | M5*40+7 | M6*40+8 | ||||||||
| 45 | M3*45+6 | M4*45+6 | M5*45+7 | M6*45+8 | ||||||||
| 50 | M3*50+6 | M4*50+6 | M5*50+7 | M6*50+8 | ||||||||
| 55 | M3*55+6 | M4*55+6 | M5*55+7 | M6*55+8 | ||||||||
| 60 | M3*60+6 | M4*60+6 | M5*60+7 | M6*60+8 | ||||||||
| 70 | M5*70+7 | M6*70+8 | ||||||||||
| 80 | M5*80+7 | M6*80+8 | ||||||||||
| 90 | M5*90+7 | M6*90+8 | ||||||||||
| 100 | M5*100+7 | M6*100+8 | ||||||||||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批支撑柱（单通螺柱）MF性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
