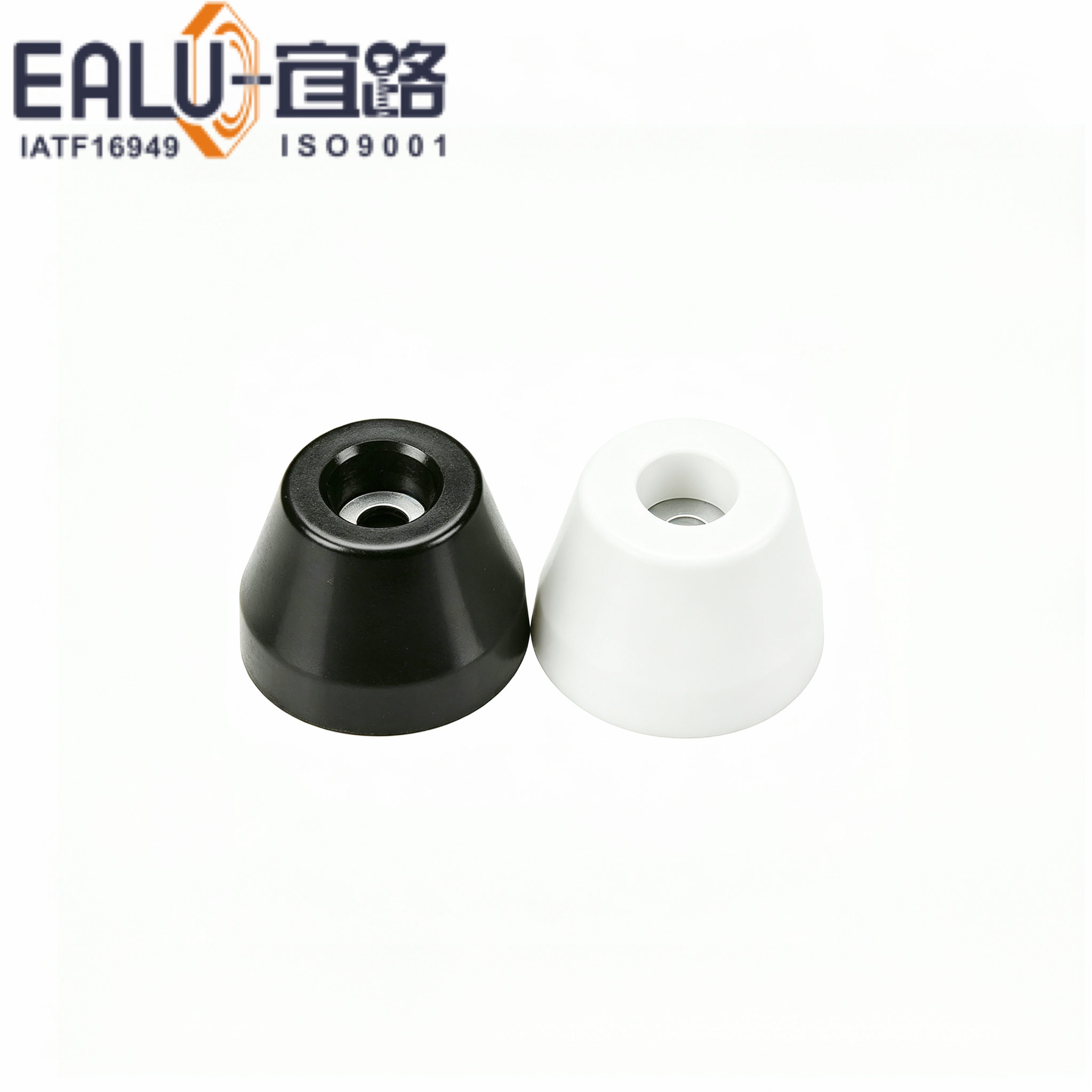

机脚脚垫
【技术参数】
①产品结构： 完全符合标准要求，机脚脚垫结构，整体为带安装孔的法兰式圆台形，内部复合钢制骨架，装配便捷、有效减震防滑。
②产品形式： 公制标准型机脚脚垫，连接紧固稳定可靠，适配多种设备机脚减震及支撑装配工况。
③材质： 橡胶+钢，可按需定制材质。
④强度等级： 橡胶+钢（具备高弹性、耐磨及高承载性能），支持非标定制。
⑤表面处理（依据不同材质可选）： 黑色（通用）、白色等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
机脚脚垫是工业领域通用标准紧固件，严格依据标准要求规范生产。产品采用机脚脚垫结构，整体为带安装孔的法兰式圆台形，内部复合钢制骨架，可适配多种设备机脚减震及支撑装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
机脚脚垫遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。机脚脚垫结构装配调节灵活，内部复合钢制骨架，适用厚度区间更广；标准化法兰式圆台设计，受力面积充足，有效减震防滑，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
机脚脚垫
四、供货规格
机脚脚垫，尺寸严格遵循标准，规格涵盖底径11~50、高度5~50；常规品备有现货，同时可承接各类非标规格定制。

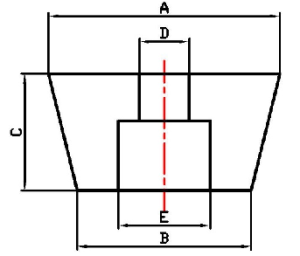

♦ 2D图展示
♦规格表（单位：mm）
| 规格（底径*口径*高度） | A 底径 |
B 口径 |
C 高度 |
D 螺丝孔 |
E 沉孔 |
包装数 /个 |
| 11*9*5 | 11 | 9 | 5 | 3 | 6 | 1000 |
| 11*9*6 | 11 | 9 | 6 | 2.5 | 5 | 1000 |
| 12*8*7 | 12 | 8 | 7 | 3 | 6 | 1000 |
| 12*8*9 | 12 | 8 | 9 | 3 | 6 | 1000 |
| 13*10*7 | 13 | 10 | 7 | 3 | 6 | 1000 |
| 13*10*10 | 13 | 10 | 10 | 3 | 6 | 1000 |
| 14*11*9 | 14 | 11 | 9 | 3 | 6 | 1000 |
| 14*11*11 | 14 | 11 | 11 | 3 | 6 | 1000 |
| 15*12*8 | 15 | 12 | 8 | 3 | 7 | 1000 |
| 16*12*12 | 16 | 12 | 12 | 4 | 8 | 1000 |
| 17*14*10 | 17 | 14 | 10 | 4 | 7 | 1000 |
| 17*13*14 | 17 | 13 | 14 | 3 | 6 | 1000 |
| 18*14*10 | 18 | 14 | 10 | 4 | 8 | 1000 |
| 18*15*5 | 18 | 15 | 5 | 3 | 7 | 1000 |
| 18*15*8（1） | 18 | 15 | 8 | 4 | 8 | 1000 |
| 18*15*8（2） | 18 | 15 | 8 | 4 | 10 | 1000 |
| 19*15*7 | 19 | 15 | 7 | 4 | 8 | 1000 |
| 19*15*11 | 19 | 15 | 11 | 4 | 8 | 1000 |
| 19*15*17 | 19 | 15 | 17 | 4 | 8 | 500 |
| 19*16*15 | 19 | 16 | 15 | 4 | 8 | 1000 |
| 20*15*8 | 20 | 15 | 8 | 4 | 8 | 1000 |
| 20*14*17 | 20 | 14 | 17 | 3 | 6 | 500 |
| 20*16*10 | 20 | 16 | 10 | 4 | 8 | 1000 |
| 20*16*10.5 | 20 | 16 | 10.5 | 4 | 8 | 1000 |
| 20*17*13 | 20 | 17 | 13 | 4 | 8 | 1000 |
| 20*16*20 | 20 | 16 | 20 | 5 | 9 | 500 |
| 21*15*12 | 21 | 15 | 12 | 4 | 8 | 1000 |
| 21*17*11 | 21 | 17 | 11 | 4 | 8 | 1000 |
| 21*16*13 | 21 | 16 | 13 | 4 | 8 | 1000 |
| 22*15*13 | 22 | 15 | 13 | 4 | 10 | 1000 |
| 22*18*10 | 22 | 18 | 10 | 4 | 8 | 1000 |
| 22*16*16 | 22 | 16 | 16 | 4 | 8 | 500 |
| 23*18*16 | 23 | 18 | 16 | 5 | 10 | 500 |
| 24*19*31 | 24 | 19 | 31 | 5 | 10 | 200 |
| 25*13*14 | 25 | 13 | 14 | 4 | 8 | 500 |
| 25*23*9 | 25 | 23 | 9 | 4 | 8 | 500 |
| 25*20*13 | 25 | 20 | 13 | 5 | 9 | 500 |
| 25*22*10 | 25 | 22 | 10 | 6 | 12 | 500 |
| 25*21*12 | 25 | 21 | 12 | 6 | 12 | 500 |
| 25*21*14 | 25 | 21 | 14 | 5 | 9 | 500 |
| 25*19*15 | 25 | 19 | 15 | 4 | 10 | 500 |
| 25*21*20 | 25 | 21 | 20 | 5 | 9 | 200 |
| 26*21*13 | 26 | 21 | 13 | 6 | 12 | 500 |
| 27*21*18 | 27 | 21 | 18 | 5 | 10 | 300 |
| 28*25*14 | 28 | 25 | 14 | 5 | 9 | 300 |
| 28*23*28 | 28 | 23 | 28 | 5 | 10 | 200 |
| 29*21*20 | 29 | 21 | 20 | 5 | 10 | 300 |
| 30*19*13 | 30 | 19 | 13 | 4 | 8 | 300 |
| 30*22*15 | 30 | 22 | 15 | 5 | 10 | 300 |
| 30*24*14 | 30 | 24 | 14 | 6 | 12 | 300 |
| 30*20*25（1） | 30 | 20 | 25 | 6 | 12 | 200 |
| 30*20*25（2） | 30 | 20 | 25 | 8 | 12 | 200 |
| 31*25*16 | 31 | 25 | 16 | 5 | 12 | 200 |
| 31*18*26 | 31 | 18 | 26 | 5 | 10 | 200 |
| 32*26*12 | 32 | 26 | 12 | 5 | 9 | 200 |
| 32*24*16 | 32 | 24 | 16 | 6 | 12 | 200 |
| 32*25*17 | 32 | 25 | 17 | 5 | 12 | 200 |
| 32*24*18 | 32 | 24 | 18 | 6 | 12 | 200 |
| 32*25*20 | 32 | 25 | 20 | 6 | 12 | 200 |
| 32*21*22 | 32 | 21 | 22 | 4 | 12 | 200 |
| 32*30*22 | 32 | 30 | 22 | 4 | 12 | 200 |
| 32*27*30 | 32 | 27 | 30 | 6 | 12 | 100 |
| 33*27*33 | 33 | 27 | 33 | 6 | 12 | 100 |
| 34*25*20 | 34 | 25 | 20 | 6 | 12 | 100 |
| 35*24*32 | 35 | 24 | 32 | 5 | 13 | 100 |
| 36*28*25 | 36 | 28 | 25 | 7 | 15 | 100 |
| 38*30*17 | 38 | 30 | 17 | 6 | 12 | 200 |
| 40*30*22 | 40 | 30 | 22 | 6 | 12 | 100 |
| 46*32*25 | 46 | 32 | 25 | 8 | 16 | 100 |
| 47*33*28 | 47 | 33 | 28 | 9 | 18 | 50 |
| 49*32*29 | 49 | 32 | 29 | 8 | 16 | 50 |
| 50*32*30 | 50 | 32 | 30 | 8 | 16 | 50 |
| 50*35*25 | 50 | 35 | 25 | 7 | 14 | 50 |
| 50*40*50 | 50 | 40 | 50 | 7 | 14 | 25 |
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批产品性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
