压铆螺母（美制）S/CLS/SP，宜路工业紧固系统（上海）有限公司

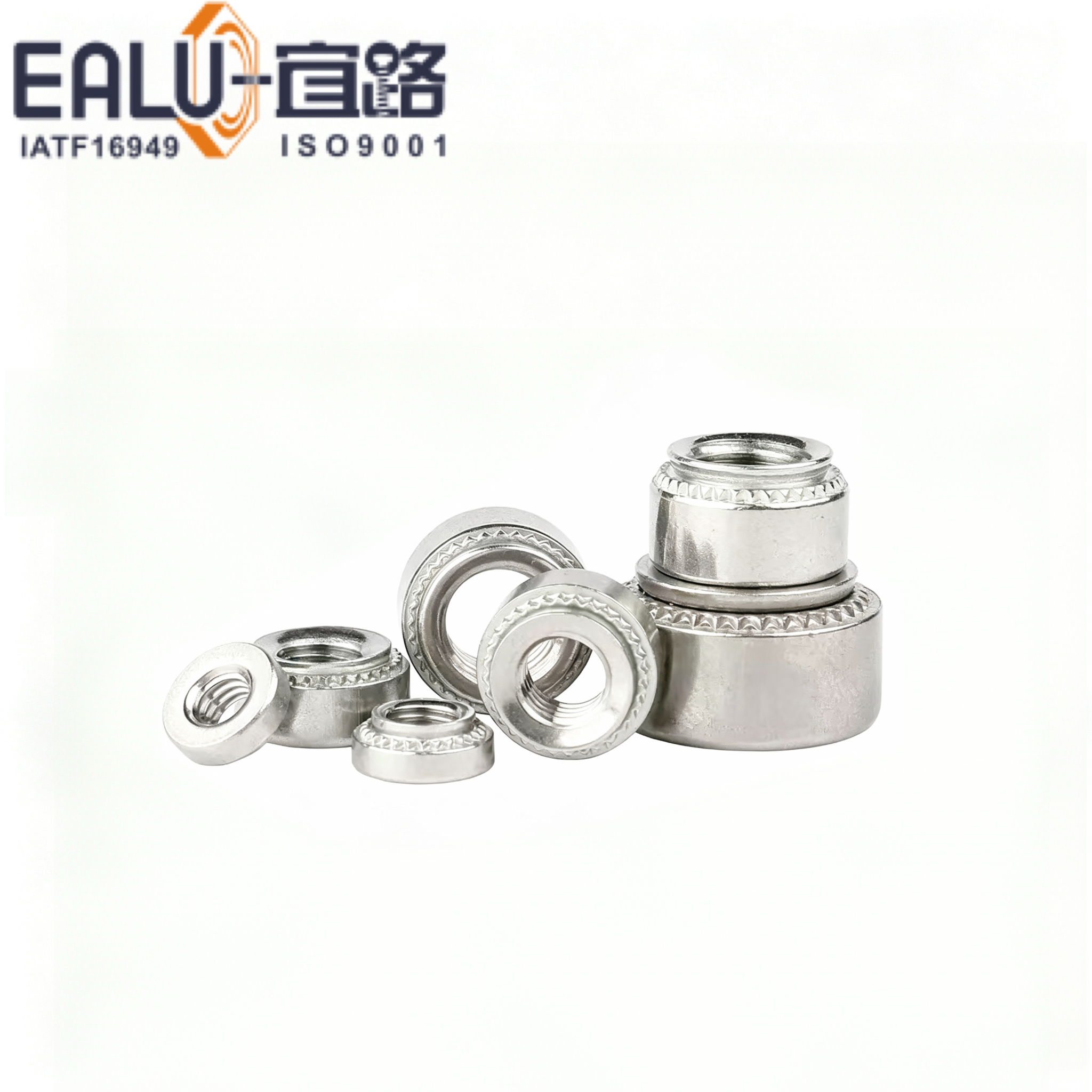

压铆螺母（美制）S/CLS/SP

【技术参数】

①产品结构： 完全符合 S/CLS/SP 标准要求，压铆螺母结构，外圈带滚花齿及压铆台阶，通过压铆方式嵌入薄板，装配便捷、有效防松。

②产品形式： 美制标准型压铆螺母，连接紧固稳定可靠，适配多种薄板及单面装配工况。

③材质： 碳钢；不锈钢、不锈铁等，可按需定制材质。

④强度等级： 碳钢（经热处理）；不锈钢、不锈铁，支持非标定制。

⑤表面处理（依据不同材质可选）： 三价铬彩锌72H（S7）、蓝白锌（SE）、环保达克罗500H（SS）、锌镍合金1000H（SA）等，可根据需求协商其他表面处理方案。

⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。

分类： 标签： , , , , , ,

描述

一、产品描述

压铆螺母（美制）S/CLS/SP是工业领域通用标准紧固件，严格依据 S/CLS/SP 标准要求规范生产。产品采用压铆螺母结构，外圈带滚花齿及压铆台阶，通过压铆方式嵌入薄板，可适配多种薄板及单面装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。

二、产品性能与核心优势

压铆螺母（美制）S/CLS/SP 遵循美标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。压铆螺母结构装配调节灵活，通过压铆方式嵌入薄板，适用厚度区间更广；标准化滚花齿及压铆台阶设计，受力面积充足，抗扭矩性能优异，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

压铆螺母（美制）S/CLS/SP

四、供货规格

压铆螺母（美制）S/CLS/SP，尺寸严格遵循 S/CLS/SP 标准，美制螺纹规格涵盖 2#~12#；常规品备有现货，同时可承接各类非标规格定制。

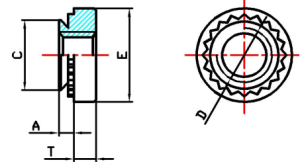

♦ 2D图展示

压铆螺母（美制）S/CLS/SP 工程图纸，宜路工业紧固系统（上海）有限公司

♦规格表（单位：mm）

螺纹规格
(inch)		 产品类型 螺纹
代码		 柄长
代码		 柄高
A		 推荐
板厚		 推荐
板孔+0.003-0.000		 外径C
Max.		 外径E
±0.01		 厚度T
±0.01		 边缘-中心距 Min 包装数
/个
碳钢 不锈钢 不锈铁
.856-56
(2#-56)		 S – – 256 0 0.03 0.03 0.166 0.165 0.25 0.07 0.19 2000
CLS 1 0.038 0.04
2 0.054 0.056
.099-48
(#3-48)		 S – – 348 0 0.03 0.03 0.166 0.165 0.25 0.07 0.19 2000
1 0.038 0.04
2 0.054 0.056
.112-40
(4#-40)		 S CLS SP 440 0 0.03 0.03 0.166 0.165 0.25 0.07 0.19 2000
1 0.038 0.04
2 0.054 0.056
– – 3 0.087 0.09
.138-32
(6#-32)		 S CLS SP 632 0 0.03 0.03 0.1875 0.187 0.28 0.07 0.22 2000
1 0.038 0.04
2 0.054 0.056
– 3 0.087 0.09
.164-32
(8#-32)		 S CLS SP 832 0 0.03 0.03 0.213 0.212 0.31 0.09 0.27 2000
1 0.038 0.04
2 0.054 0.056
– 3 0.087 0.09
.190-24
(10#-24)		 S CLS SP 024 0 0.03 0.03 0.25 0.249 0.34 0.09 0.28 2000
1 0.038 0.04
2 0.054 0.056
– – 3 0.087 0.09
.190-32
(10#-32)		 S CLS SP 032 0 0.03 0.03 0.25 0.249 0.34 0.09 0.28 2000
1 0.038 0.04
2 0.054 0.056
3 0.087 0.09
.216-24
(12#-24)		 S CLS – 1224 1 0.038 0.04 0.277 0.276 0.37 0.13 0.31 2000
2 0.054 0.056
3 0.087 0.09
.250-20
(1/4-20)		 S CLS SP 0420 0 0.045 0.047 0.344 0.343 0.44 0.17 0.34 2000
1 0.054 0.056
2 0.087 0.09
3 0.12 0.125
.250-28
(1/4-28)		 S – – 0428 1 0.054 0.056 0.344 0.343 0.44 0.17 0.34 2000
2 0.087 0.09
3 0.12 0.125
.313-18
(5/16-18)		 S CLS SP 0518 1 0.054 0.056 0.413 0.412 0.5 0.23 0.38 2000
2 0.087 0.09
3 0.12 0.125
.313-24
(5/16-24)		 S – – 0524 1 0.054 0.056 0.413 0.412 0.5 0.23 0.38 2000
2 0.087 0.09
3 0.12 0.125
.375-16
(3/8-16)		 S CLS – 0616 1 0.087 0.09 0.5 0.499 0.56 0.27 0.44 2000
2 0.12 0.125
3 0.235 0.25
.375-24
(3/8-24)		 S – – 0624 1 0.087 0.09 0.5 0.499 0.56 0.27 0.44 2000
2 0.12 0.125
3 0.235 0.25
.500-13
(1/2-13)		 S CLS – 0813 1 0.12 0.125 0.656 0.655 0.81 0.36 0.63 1000
– 2 0.235 0.25
.500-20
(1/2-20)		 S – – 0820 1 0.12 0.125 0.656 0.655 0.81 0.36 0.63 1000
2 0.235 0.25

使用推荐：

S: 用于碳钢&铝合金，硬度不大于HRB 80；
CLS： 用于碳钢&铝合金，硬度不大于HRB70；
SP: 用于不锈钢，硬度不大于HRB90；



五、品控与合规资料

宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批压铆螺母（美制）S/CLS/SP性能稳定、品质一致。

全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。

六、供货能力与定制服务

宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
