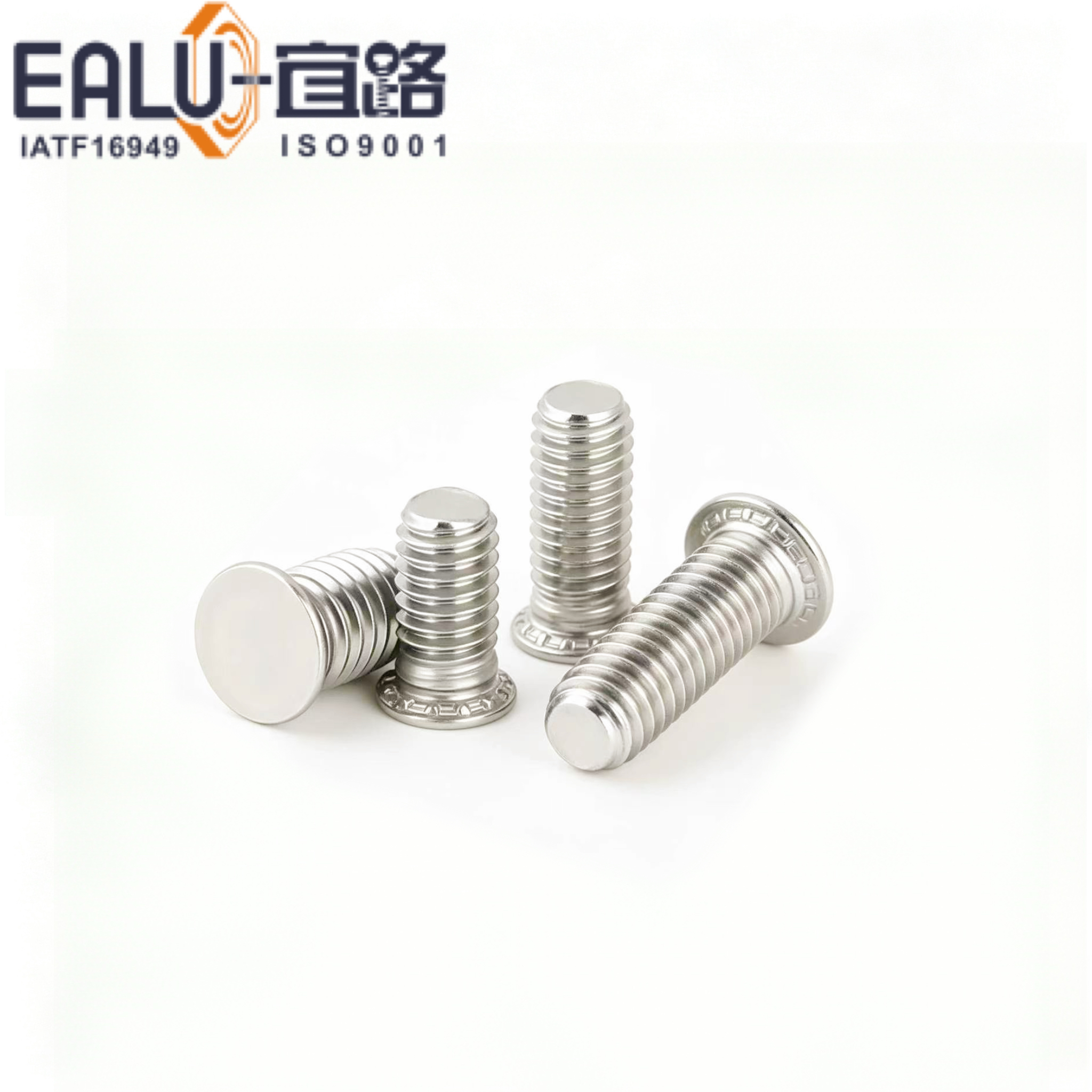

压铆螺钉 FH/FHS
描述
一、产品描述
压铆螺钉 FH/FHS 是工业领域通用标准紧固件，严格依据 FH/FHS 标准要求规范生产。产品采用压铆螺钉结构，头部带滚花齿及压铆台阶，通过压铆方式嵌入薄板，可适配多种薄板及单面装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
压铆螺钉 FH/FHS 遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。压铆螺钉结构装配调节灵活，通过压铆方式嵌入薄板，适用厚度区间更广；标准化滚花齿及压铆台阶设计，受力面积充足，抗扭矩性能优异，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
压铆螺钉 FH/FHS
四、供货规格
压铆螺钉 FH/FHS，尺寸严格遵循 FH/FHS 标准，螺纹规格涵盖 M2.5~M8；常规供货长度范围 5mm~50mm（常规品备有现货），同时可承接各类超长等非标规格定制。

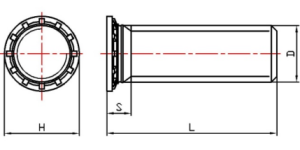

♦ 2D图展示
♦规格表（单位：mm）
| D | 螺纹 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | |
| 板厚 | Min | 1 | 1 | 1 | 1 | 1 | 1.6 | 2.4 | |
| 板孔 | +0.08 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 | |
| 安装后接触孔 | Max | 3.1 | 3.6 | 4.1 | 4.6 | 5.6 | 6.6 | 8.6 | |
| H | ±0.4 | 4.1 | 4.6 | 5.3 | 5.9 | 6.5 | 8.2 | 9.6 | |
| S | Max | 1.95 | 2.1 | 2.25 | 2.4 | 2.7 | 3 | 3.7 | |
| 边缘-中心距 Min | 5.4 | 5.6 | 6.4 | 7.2 | 7.2 | 7.9 | 9.6 | ||
| L 长度 | 供货范围（Y区域常规尺寸，其他尺寸可定制） | ||||||||
| 5 | Y | Y | Y | ||||||
| 6 | Y | Y | Y | Y | Y | ||||
| 8 | Y | Y | Y | Y | Y | Y | |||
| 8 | Y | Y | Y | Y | Y | Y | |||
| 10 | Y | Y | Y | Y | Y | Y | Y | ||
| 12 | Y | Y | Y | Y | Y | Y | Y | ||
| 14 | Y | Y | Y | Y | Y | Y | Y | ||
| 16 | Y | Y | Y | Y | Y | Y | Y | ||
| 18 | Y | Y | Y | Y | Y | Y | Y | ||
| 20 | Y | Y | Y | Y | Y | Y | Y | ||
| 22 | Y | Y | Y | Y | Y | Y | |||
| 25 | Y | Y | Y | Y | Y | Y | |||
| 30 | Y | Y | Y | Y | Y | ||||
| 35 | Y | Y | Y | Y | Y | ||||
| 40 | Y | Y | Y | Y | |||||
| 45 | Y | Y | Y | Y | |||||
| 50 | Y | Y | Y | Y | |||||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批压铆螺钉 FH/FHS性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
