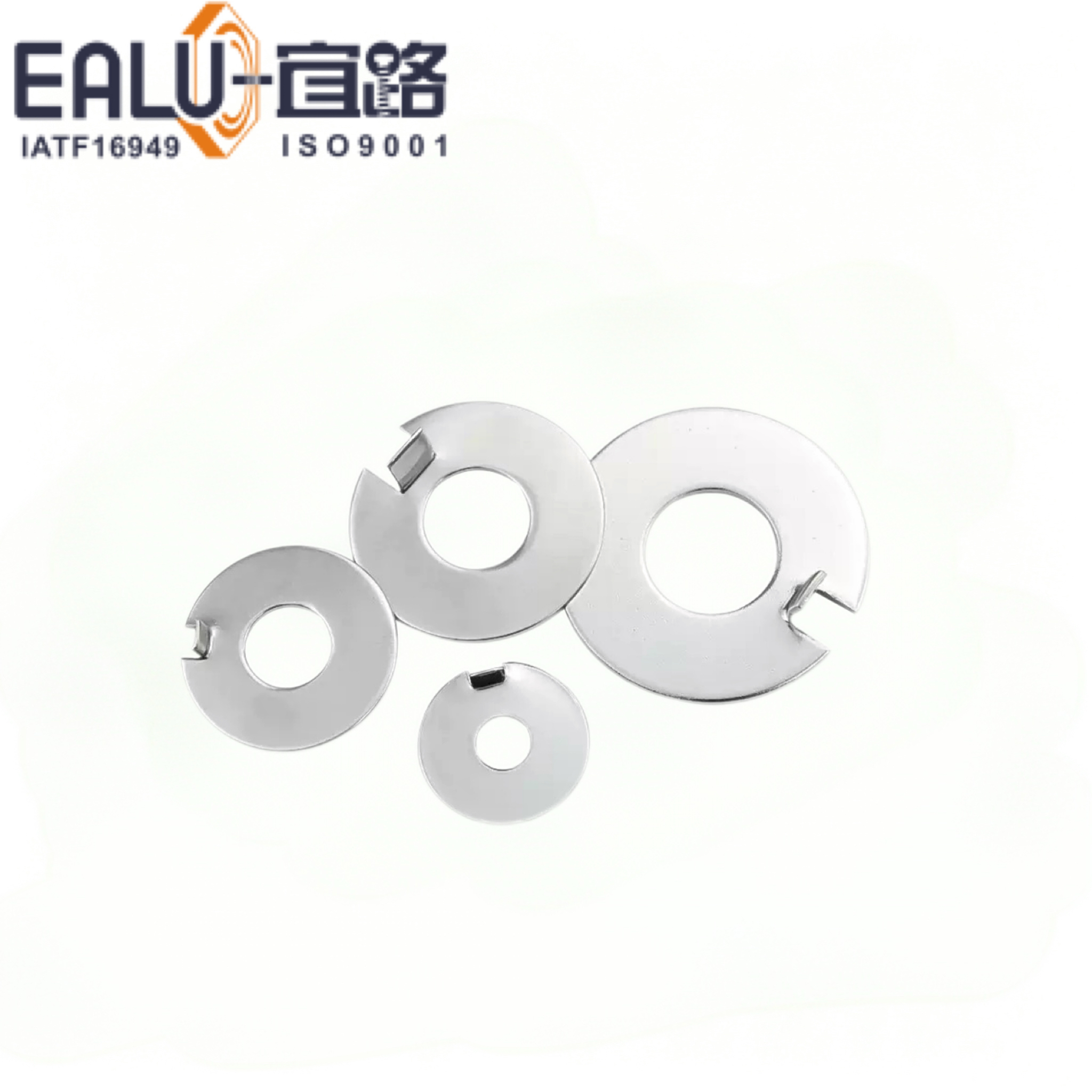

外舌止动垫圈 GB /T856-1988
描述
一、产品描述
外舌止动垫圈 GB /T856-1988 是工业领域通用标准紧固件，严格依据国标 GB/T856-1988 规范生产。产品采用外舌止动结构，整体为带外舌平垫圈形状，通过折弯外舌卡入工件或螺母槽内，可适配多种防松装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
外舌止动垫圈 GB /T856-1988 遵循国标尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。外舌止动结构装配调节灵活，通过外舌折弯卡入工件或螺母槽内，有效防止松动，适用厚度区间更广；标准化外舌设计，受力面积充足，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
GB /T856-1988 外舌止动垫圈
四、供货规格
外舌止动垫圈 GB /T856-1988，尺寸严格遵循国标 GB/T856-1988 标准，公称规格（螺纹大径d）涵盖 M5~M36；常规品备有现货，同时可承接各类非标规格定制。
♦ 2D图展示
♦规格表（单位：mm）
| 公称规格(螺纹大径d) | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M36 | ||
| d | 内径 | Min | 5.3 | 6.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 37 |
| D | 外径 | Max | 17 | 19 | 22 | 26 | 32 | 32 | 40 | 45 | 45 | 50 | 50 | 58 | 63 | 75 |
| b | 宽度 | 公称 | 3.5 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 6 | 6 | 7 | 7 | 8 | 8 | 11 |
| S | 厚度 | 公称 | 0.5 | 1 | 1.5 | |||||||||||
| L | 长度 | 公称 | 7 | 7.5 | 8.5 | 10 | 12 | 12 | 15 | 18 | 18 | 20 | 20 | 23 | 25 | 31 |
| 包装数/个 | ||||||||||||||||
| 2000 | 2000 | 1000 | 1500 | 800 | 500 | 400 | 300 | 250 | 200 | 150 | 100 | 100 | 75 | |||
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批外舌止动垫圈 GB /T856-1988性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
