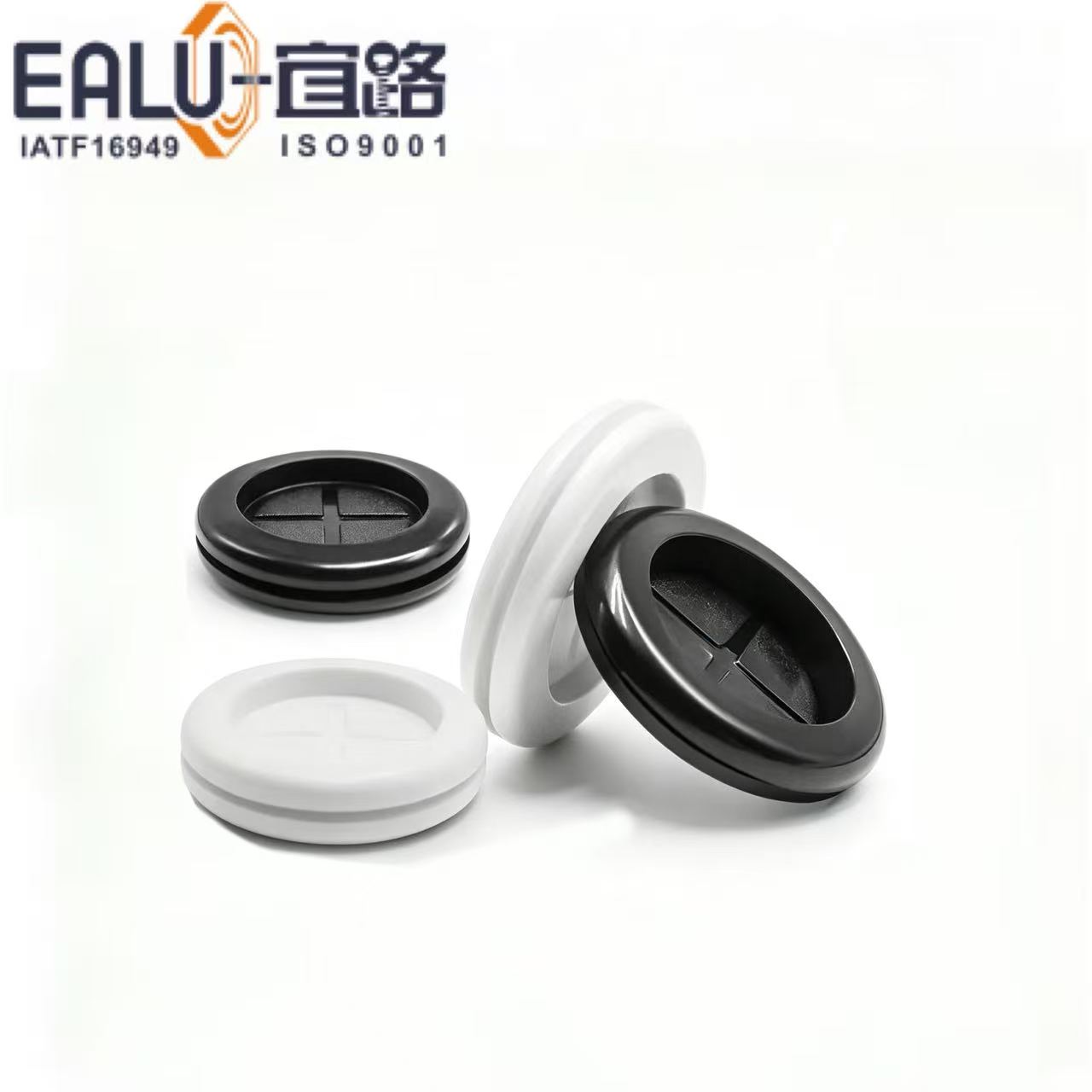

护线圈 双面 带防尘膜（封闭）

描述

一、产品描述

护线圈 双面 带防尘膜（封闭）是工业领域通用标准紧固件，严格依据标准要求规范生产。产品采用双面通孔护线圈结构，整体为带双面法兰的圆筒形，中部带有封闭防尘膜，可适配多种线缆穿板及防尘保护装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。

二、产品性能与核心优势

护线圈 双面 带防尘膜（封闭）遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。双面通孔护线圈结构装配调节灵活，中部封闭防尘膜可有效防尘，适用厚度区间更广；标准化圆筒设计，受力面积充足，有效保护线缆免受割伤，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

护线圈 双面 带防尘膜（封闭）

四、供货规格

护线圈 双面 带防尘膜（封闭），尺寸严格遵循标准，规格涵盖 14*16~120*130；常规品备有现货，同时可承接各类非标规格定制。

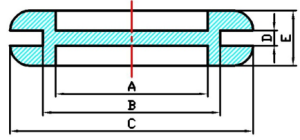

♦ 2D图展示

♦规格表（单位：mm）

规格（内径*开孔）	A 内径	B 开孔	C 外径	D 卡槽	E 总厚	包装数 /个
14*16	14	16	21	2.5	9.5	500
15*20	15	20	26	2	9	500
18*22	18	22	28	2.5	9.5	500
20*25	20	25	33	2.5	11	500
20*26	20	26	33	2.5	11	500
22*27	22	27	34	1.6	9	500
22*28	22	28	34	2.5	10	500
25*30	25	30	40	3	10	200
24*32	24	32	40	2.5	11	200
30*35	30	35	45	2.5	10	200
30*38	30	38	45	3	12	200
35*40	35	40	43	2.5	10.5	200
35*42	35	42	50	2.5	10.5	100
36*47	36	47	53	3	10	100
42*48	42	48	58	6	16	100
42*50	42	50	61	3	14	100
50*60	50	60	66	3	11	100
60*66	60	66	76	6	16	50
60*70	60	70	80	3	10.5	50
70*80	70	80	90	2.5	10	50
80*90	80	90	100	3	13	25
90*100	90	100	110	4	15	25
100*110	100	110	120	4	15	25
110*120	110	120	130	4	15	25
120*130	120	130	140	4	15	25
