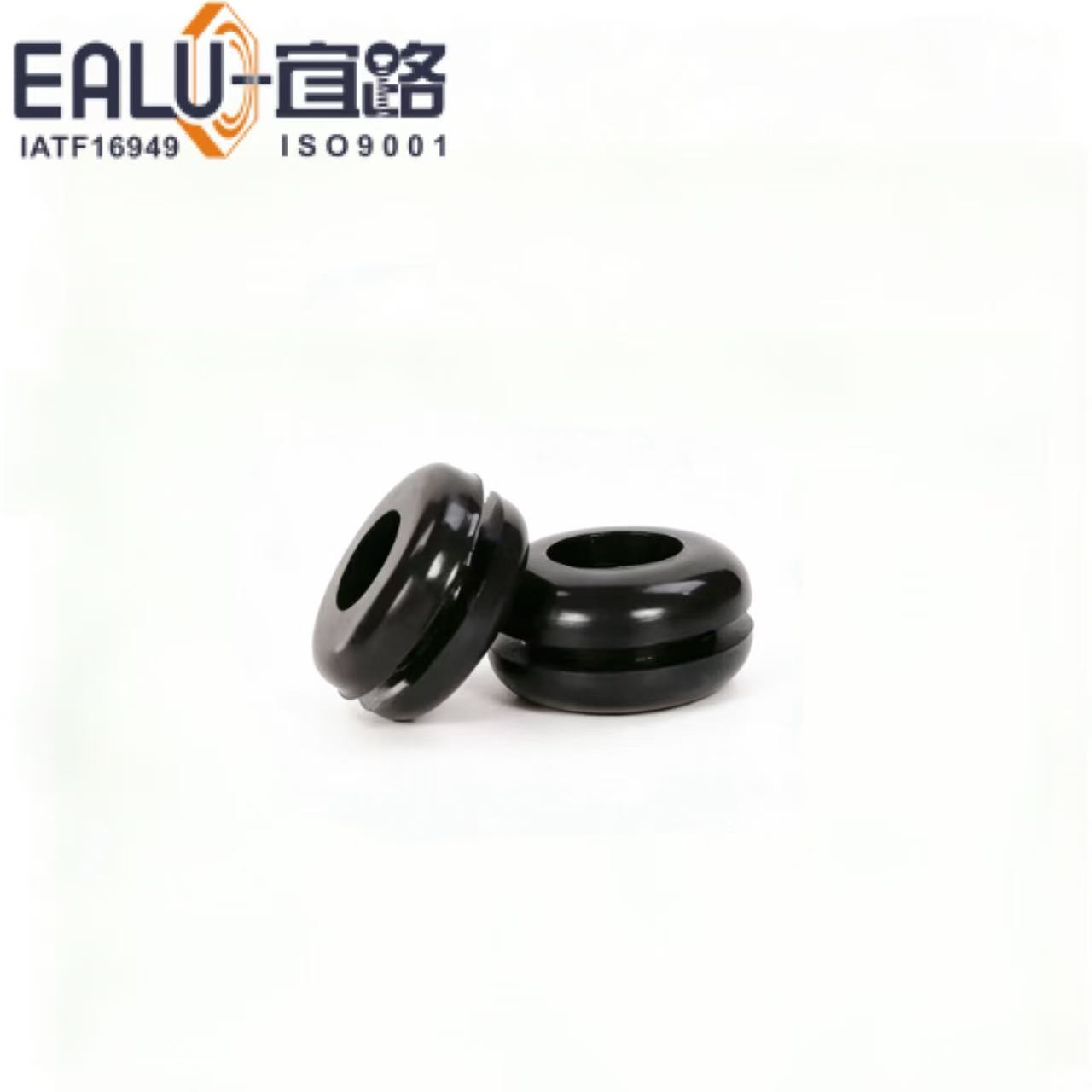

护线圈 双面 通孔（韩式\国标）
【技术参数】
①产品结构： 完全符合韩式/国标标准要求，双面通孔护线圈结构，整体为带双面法兰的圆筒形，中间通孔用于穿线，装配便捷、有效保护线缆。
②产品形式： 公制标准型护线圈，连接紧固稳定可靠，适配多种线缆穿板及保护装配工况。
③材质： 橡胶，可按需定制材质。
④强度等级： 橡胶（具备高弹性及绝缘性能），支持非标定制。
⑤表面处理（依据不同材质可选）： 黑色（通用）、白色等，可根据需求协商其他表面处理方案。
⑥适用场景： 适用于机器人行业、汽车零部件、工程机械、通用机械设备、电控设备等行业，产品完全符合 RoHS 及 REACH 环保要求。
描述
一、产品描述
护线圈 双面 通孔（韩式\国标）是工业领域通用标准紧固件，严格依据韩式/国标标准要求规范生产。产品采用双面通孔护线圈结构，整体为带双面法兰的圆筒形，中间通孔用于穿线，可适配多种线缆穿板及保护装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。
二、产品性能与核心优势
护线圈 双面 通孔（韩式\国标）遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。双面通孔护线圈结构装配调节灵活，通过双面法兰卡入板材，适用厚度区间更广；标准化圆筒设计，受力面积充足，有效保护线缆免受割伤，拆装便捷，互换性优异，方便设备装配与后期维修替换。
三、材质・性能、表面处理及应用场景
护线圈 双面 通孔（韩式\国标）
四、供货规格
护线圈 双面 通孔（韩式\国标），尺寸严格遵循韩式/国标标准，规格涵盖韩式3*5~22*29及国标4*7~16*20；常规品备有现货，同时可承接各类非标规格定制。

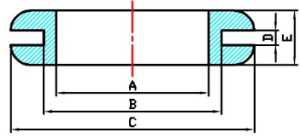

♦ 2D图展示
♦规格表（单位：mm）
A类:韩式
| 规格（内径*开孔） | A 内径 |
B 开孔 |
C 外径 |
D 卡槽 |
E 总厚 |
包装数 |
| 3*5 | 3 | 5 | 8 | 1.6-2 | 4 | 1000 |
| 4*6 | 4 | 6 | 11 | 1.6-2 | 4.5 | 1000 |
| 5*7 | 5 | 7 | 11 | 1.6-2 | 5 | 1000 |
| 6*8 | 6 | 8 | 12 | 1.6-2 | 5 | 1000 |
| 7*9 | 7 | 9 | 13 | 1.6-2 | 5 | 1000 |
| 8*10 | 8 | 10 | 15 | 2 | 6 | 1000 |
| 10*12 | 10 | 12 | 17 | 2 | 7 | 1000 |
| 12*14 | 12 | 14 | 20 | 2 | 7 | 1000 |
| 14*17 | 14 | 17 | 23 | 2 | 7.5 | 1000 |
| 16*23 | 16 | 23 | 28 | 1.8 | 8 | 500 |
| 18*22 | 18 | 22 | 27 | 2.5 | 9 | 500 |
| 20*25 | 20 | 25 | 30 | 2.5 | 9 | 500 |
| 22*28 | 22 | 28 | 36 | 3 | 12 | 200 |
| 22*29 | 22 | 29 | 39 | 3 | 10.5 | 200 |
B类：国标
| 规格（内径*开孔） | A 内径 |
B 开孔 |
C 外径 |
D 卡槽 |
E 总厚 |
包装数 /个 |
| 4*7 | 4 | 7 | 10 | 1.6 | 7 | 1000 |
| 5*8 | 5 | 8 | 12 | 1.6 | 7 | 1000 |
| 6*10 | 6 | 10 | 15 | 1.6 | 7.5 | 1000 |
| 8*12 | 8 | 12 | 16 | 1.6 | 8.5 | 1000 |
| 9*15 | 9 | 15 | 20 | 2 | 8 | 1000 |
| 12*15 | 12 | 15 | 22 | 2.5 | 10 | 500 |
| 14*17 | 14 | 17 | 23 | 2 | 9 | 500 |
| 16*20 | 16 | 20 | 26 | 2 | 9 | 500 |
五、品控与合规资料
宜路工业紧固系统（上海）有限公司，对全业务流程采用数字化管理模式，通过定制开发的综合管理系统，对每一个产品制定一套专属自己的产品实现标准过程，并依据制定好的过程标准，严格过程中每一个流程的检验，确保每进入下一步的产品都是合格品，杜绝残次品流转，确保每一批护线圈 双面 通孔（韩式\国标）性能稳定、品质一致。
全流程检验数据电子化，随时可依据产品零件号和批次号进行追踪查询，所有产品均可随时提供完整的尺寸、性能检测报告、RoHS 检测报告、REACH 检测报告，充分满足设备出口、工程项目验收、企业内部质检核查等各类资料需求。
六、供货能力与定制服务
宜路工业宜路工业紧固系统（上海）有限公司总部位于中国上海，依托完善的数字化管理体系，面向全国客户实现快速发货，确保大批量订单及时稳定交付。除标准现货规格外，也可承接特殊长度、特殊表面处理等非标定制需求。客户可参考页面上方《材质.性能、表面处理及应用场景》及《供货规格》进行选型，如有技术咨询、报价及产品需要，欢迎与我们联系。
