椭圆形（长腰圆）护线圈

描述

一、产品描述

椭圆形（长腰圆）护线圈是工业领域通用标准紧固件，严格依据标准要求规范生产。产品采用椭圆形（长腰圆）护线圈结构，整体为带法兰的椭圆环状，中部通孔用于穿线，可适配多种线缆穿板及保护装配场景，紧固牢靠，广泛应用于具有较高紧固要求的通用机械设备、机器人、医疗设备、工程机械、机柜、输变电、电气、自动化装备等各行业，产品完全符合RoHS及REACH环保要求。

二、产品性能与核心优势

椭圆形（长腰圆）护线圈遵循标准尺寸公差，加工工艺稳定可靠，标准精度满足绝大多数工业装配工况。椭圆形结构装配调节灵活，中部通孔便于穿线，适用厚度区间更广；标准化椭圆环设计，受力面积充足，有效保护线缆免受割伤，拆装便捷，互换性优异，方便设备装配与后期维修替换。

三、材质・性能、表面处理及应用场景

（长腰圆）椭圆形护线圈

四、供货规格

椭圆形护线圈（长腰圆），尺寸严格遵循标准，规格涵盖 13*27~40*110；常规品备有现货，同时可承接各类非标规格定制。

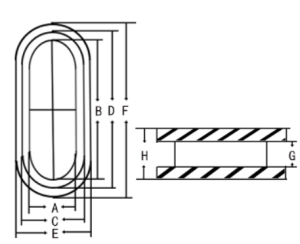

♦ 2D图展示

♦规格表（单位：mm）

规格（内径*开孔）	A 内径宽	B 内径高	C 开孔宽	D 开孔高	E 外径宽	F 外径高	G 卡槽宽	H 厚度	包装数 /个
13*27	10	25	13	27	15	30	3	10	100
20*28	16	26	20	28	25	31	2	9	100
20*44	17	42	20	44	23	48	3	10	100
20*45	16	42	20	45	25	51	2	9	100
20*50	16	42	20	50	25	51	2	9	100
25*40	21	37	25	40	30	45	2	8	100
30*85	24	78	30	85	37	91	2	11	100
35*100	26	90	35	100	41	105	2.5	9.5	100
35*75	29	67	37	75	46	84	2	11	100
40*83	33	78	40	83	46	90	3	14	100
50*75	45	70	50	75	58	82	3	15	100
40*110	26	100	40	110	48	118	2.5	9.5	100
